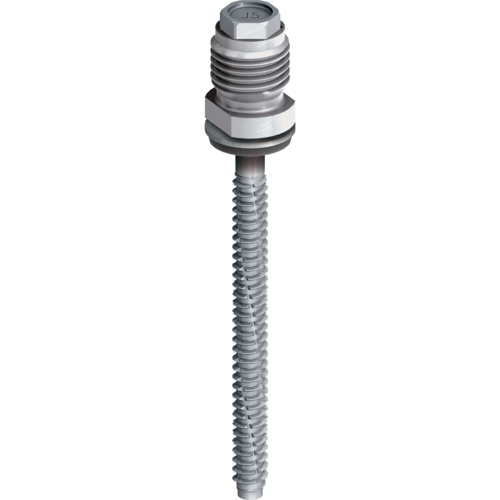

EJOT® Universal-Metallbauanker JZ5-GU-6,3

JZ5-GU

Produktdetails

  • Anwendungen

    • Zur Verankerung in Stahl ≥ 2 mm
    • Zur Verankerung in Aluminium ≥ 3 mm

  • Eigenschaften

    • Edelstahl A2
    • Bestehend aus GU-Gewindehülse und Dichtschraube JZ5-6,3xL

    Hinweis
    EJOT Metallbauanker dürfen nur in Achsrichtung der Schraube belastet werden. Eine ausreichende Tragfähigkeit und Dimensionierung des Bauwerks bzw. der Unterkonstruktion sind zu beachten.

  • Technische Daten

    • Durchmesser: 6,3 mm
    • Antrieb: SW3/8"
    • Durchmesser Gewindestift: M14x1,5
    • Dichtscheibe: E16

    Die Charakteristischen Werte der Tragfähigkeit entnehmen sie bitte dem Produktdatenblatt.

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Länge Dichtschraube mm VPE
    JZ5-GU-6,3x13 E16 9491311311 40.0 50

    Technische Details

    Länge Dichtschraube
    40.0
    Bestellbezeichnung
    JZ5-GU-6,3x13 E16
    VPE
    50
    JZ5-GU-6,3x25 E16 9491411311 53.0 50

    Technische Details

    Länge Dichtschraube
    53.0
    Bestellbezeichnung
    JZ5-GU-6,3x25 E16
    VPE
    50
    JZ5-GU-6,3x35 E16 9491511311 63.0 50

    Technische Details

    Länge Dichtschraube
    63.0
    Bestellbezeichnung
    JZ5-GU-6,3x35 E16
    VPE
    50
    JZ5-GU-6,3x55 E16 9491611311 83.0 50

    Technische Details

    Länge Dichtschraube
    83.0
    Bestellbezeichnung
    JZ5-GU-6,3x55 E16
    VPE
    50
    JZ5-GU-6,3x65 E16 9491711311 93.0 50

    Technische Details

    Länge Dichtschraube
    93.0
    Bestellbezeichnung
    JZ5-GU-6,3x65 E16
    VPE
    50
    JZ5-GU-6,3x75 E16 9491811311 103.0 50

    Technische Details

    Länge Dichtschraube
    103.0
    Bestellbezeichnung
    JZ5-GU-6,3x75 E16
    VPE
    50
    JZ5-GU-6,3x85 E16 9491911311 113.0 50

    Technische Details

    Länge Dichtschraube
    113.0
    Bestellbezeichnung
    JZ5-GU-6,3x85 E16
    VPE
    50
    JZ5-GU-6,3x95 E16 9492011311 123.0 50

    Technische Details

    Länge Dichtschraube
    123.0
    Bestellbezeichnung
    JZ5-GU-6,3x95 E16
    VPE
    50
    JZ5-GU-6,3x105 E16 9492111311 133.0 50

    Technische Details

    Länge Dichtschraube
    133.0
    Bestellbezeichnung
    JZ5-GU-6,3x105 E16
    VPE
    50
    JZ5-GU-6,3x115 E16 9492211311 143.0 50

    Technische Details

    Länge Dichtschraube
    143.0
    Bestellbezeichnung
    JZ5-GU-6,3x115 E16
    VPE
    50
