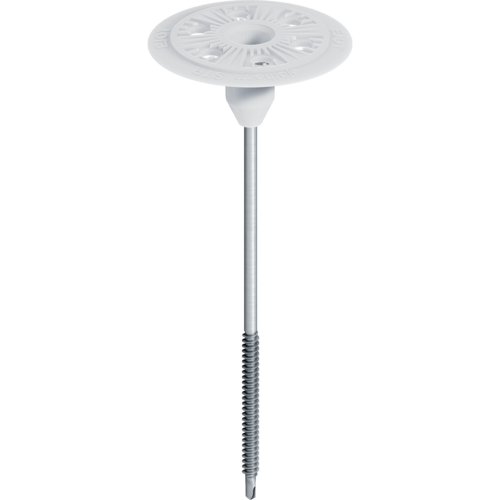

ejotherm® STR H A2

Anwendungen

Schraubbefestiger zur korrosionssicheren Befestigung von WDVS mit allgemeiner bauaufsichtlicher Zulassung

• Für Resolharzschaum- und Mineralwolle-Dämmplatten auf Holzuntergründen oder Holzwerkstoffplatten
• Für eine korrossionssichere Befestigung
• Für die vertiefte und oberflächenbündige Montage
• Für homogene und glatte Oberflächen
• Mit allgemeiner technischer Zulassung

Eigenschaften

• Edelstahlschraube A2 mit gehärteter Bohrspitze
• Korrosionssichere Befestigung
• Das EJOT STR-Prinzip mit ejotherm STR-Rondelle für homogene Oberflächen und gleichmäßigen Putzauftrag – einfach und schnell ohne Frässtaub
• Vertiefte Montage in Mineralwolle-Dämmplatten WAP-zg (Typ WV) in Kombination mit ejotherm VT 2G
• Kein Vorbohren erforderlich

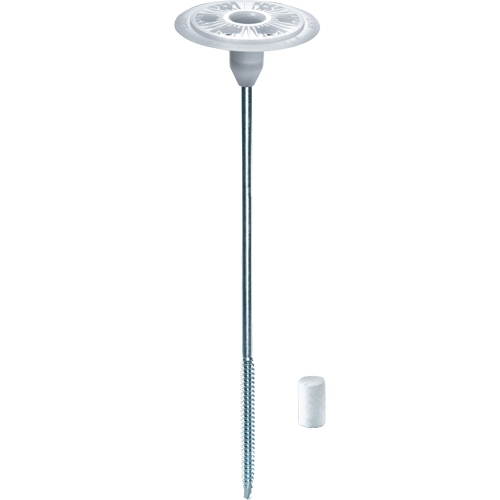

• Alternativ oberflächenbündig mit dem STR-Stopfen montierbar
• Dauerhafter Anpressdruck
• 100% Setzkontrolle: das Versenken des Tellerelementes signalisiert die sichere Verankerung

Technische Daten

• Schraubendurchmesser: 6 mm
• Tellerdurchmesser: 60 mm
• Einschraubtiefe: 30 - 40 mm
• Schraubantrieb: TORX T25
• Punktbezogener Wärmedurchgangskoeffizient χ:
  vertiefter Einbau in Holzuntergründen: 0,001 W/K
  oberflächenbündiger Einbau in Holzuntergründen: 0,002 W/K
• DIBt-Zulassung: Z-9.1-822



Zugtragfähigkeit aus dem Untergrund:

• Mindesteinschraubtiefe: 35 mm oder 24 mm (durchgeschraubt)
• Bemessungslast F_ax,90,Rd: 0,94kN

• Mindesteinschraubtiefe: 15 mm (durchgeschraubt)
• Bemessungslast F_ax,90,Rd: 0,56kN

• Mindesteinschraubtiefe: 16 mm (durchgeschraubt)
• Bemessungslast F_ax,90,Rd: 0,56kN

• Mindesteinschraubtiefe: 16 mm (durchgeschraubt)
• Bemessungslast F_ax,90,Rd: 0,56kN

Detaillierte Angaben zu den Untergründen sind der allgemeinen bauaufsichtlichen Zulassung zu entnehmen.
Die Möglichkeiten einer konstruktiven Befestigung entnehmen sich bitte dem technischen Datenblatt.
