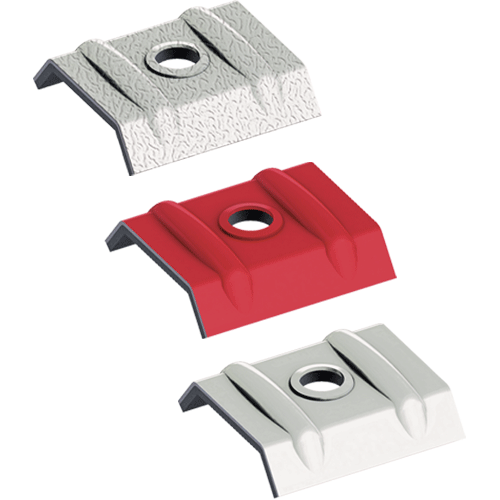

EJOT® ORKAN-Kalotte Trapez

Orkan-Kalotte-Trapez-500x500-5
Sonderfarben-Kalotte-Trapez

Produktdetails

  • Anwendungen

    • Obergurtbefestigung von Trapez- und Sandwichelementen
    • Obergurtbefestigung von Lichtplatten

  • Eigenschaften

    • Optimierte Versteifungssicken
    • Sichere Abdichtung
    • Aluminiumlegierung blank, farbig (RAL)
    • Kalotten sind bis zur Montage trocken zu lagern

  • Vorteile

    • Erhöhte Montagesicherheit
    • Hohe Formstabilität
    • Optimale Krafteinleitung
    • Ausgereiftes Verbindungssystem in Kombination mit Bohr- und Dichtschrauben



    Hinweis
    Nur Schrauben mit Dichtscheibendurchmesser 16 und 19 mm verwenden. Bei Ermittlung der Klemmdicke ist die Kalotte mit 3 mm zu berücksichtigen. Die Richtlinien und Montagehinweise des Profil- und Panelherstellers sind zu beachten. Nicht aufgeführte Kalotten sind Sonderkalotten. Bitte Aufschläge beachten.

Weitere Kalotten (Farbe und/oder Form) auf Anfrage erhältlich

Filter

Farbauswahl

  • Blank/Stucco
    Zurück
    • Alu-blank
  • RAL
    Zurück
    • RAL3009
    • RAL6005
    • RAL7016
    • RAL7035
    • RAL8004
    • RAL8011
    • RAL8012
    • RAL9002
    • RAL9006
    • RAL9007

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Kalottenbreite mm Neigungswinkel ° Gurtbreite mm Farbe VPE
    ORKAN-Kalotte 21-25 Alu-blank 3052125000 21.0 25.0 20.0 500

    Technische Details

    Kalottenbreite
    21.0
    Neigungswinkel
    25.0
    Gurtbreite
    20.0
    Farbe
    Alu-blank
    Bestellbezeichnung
    ORKAN-Kalotte 21-25 Alu-blank
    VPE
    500
    ORKAN-Kalotte 21-16 Alu-RAL 7016 VE100 3072116025 21.0 16.0 20.0 100

    Technische Details

    Kalottenbreite
    21.0
    Neigungswinkel
    16.0
    Gurtbreite
    20.0
    Farbe
    RAL7016
    Bestellbezeichnung
    ORKAN-Kalotte 21-16 Alu-RAL 7016 VE100
    VPE
    100
    ORKAN-Kalotte 21-25 Alu-RAL 7016 VE100 3072125025 21.0 25.0 20.0 100

    Technische Details

    Kalottenbreite
    21.0
    Neigungswinkel
    25.0
    Gurtbreite
    20.0
    Farbe
    RAL7016
    Bestellbezeichnung
    ORKAN-Kalotte 21-25 Alu-RAL 7016 VE100
    VPE
    100
    ORKAN-Kalotte 21-25 Alu-RAL 8012 VE100 3072125040 21.0 25.0 20.0 100

    Technische Details

    Kalottenbreite
    21.0
    Neigungswinkel
    25.0
    Gurtbreite
    20.0
    Farbe
    RAL8012
    Bestellbezeichnung
    ORKAN-Kalotte 21-25 Alu-RAL 8012 VE100
    VPE
    100
    ORKAN-Kalotte 21-16 Alu-RAL 9002 VE100 3076682119 21.0 16.0 20.0 100

    Technische Details

    Kalottenbreite
    21.0
    Neigungswinkel
    16.0
    Gurtbreite
    20.0
    Farbe
    RAL9002
    Bestellbezeichnung
    ORKAN-Kalotte 21-16 Alu-RAL 9002 VE100
    VPE
    100
    ORKAN-Kalotte 23-33 Alu-blank 3052333000 23.0 33.0 22.0 500

    Technische Details

    Kalottenbreite
    23.0
    Neigungswinkel
    33.0
    Gurtbreite
    22.0
    Farbe
    Alu-blank
    Bestellbezeichnung
    ORKAN-Kalotte 23-33 Alu-blank
    VPE
    500
    ORKAN-Kalotte 26-34 Alu-blank 3052634000 26.0 34.0 25.0 500

    Technische Details

    Kalottenbreite
    26.0
    Neigungswinkel
    34.0
    Gurtbreite
    25.0
    Farbe
    Alu-blank
    Bestellbezeichnung
    ORKAN-Kalotte 26-34 Alu-blank
    VPE
    500
    ORKAN-Kalotte 26-50 Alu-blank 3052650000 26.0 50.0 25.0 500

    Technische Details

    Kalottenbreite
    26.0
    Neigungswinkel
    50.0
    Gurtbreite
    25.0
    Farbe
    Alu-blank
    Bestellbezeichnung
    ORKAN-Kalotte 26-50 Alu-blank
    VPE
    500
    ORKAN-Kalotte 26-15 Alu-RAL 7016 VE100 3072615025 26.0 15.0 25.0 100

    Technische Details

    Kalottenbreite
    26.0
    Neigungswinkel
    15.0
    Gurtbreite
    25.0
    Farbe
    RAL7016
    Bestellbezeichnung
    ORKAN-Kalotte 26-15 Alu-RAL 7016 VE100
    VPE
    100
    ORKAN-Kalotte 26-15 Alu-RAL 9007 VE100 3072615220 26.0 15.0 25.0 100

    Technische Details

    Kalottenbreite
    26.0
    Neigungswinkel
    15.0
    Gurtbreite
    25.0
    Farbe
    RAL9007
    Bestellbezeichnung
    ORKAN-Kalotte 26-15 Alu-RAL 9007 VE100
    VPE
    100
