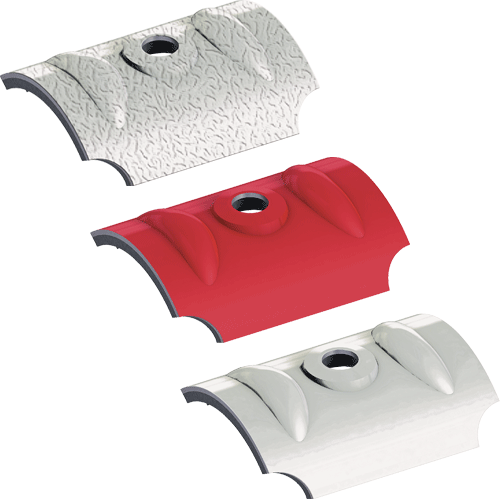

EJOT® ORKAN-Kalotte Welle

Produktdetails

  • Anwendungen

    • Obergurtbefestigung von Wellprofilblechen
    • Obergurtbefestigung von Lichtplatten
  • Eigenschaften

    • Optimierte Versteifungssicken
    • Sichere Abdichtung

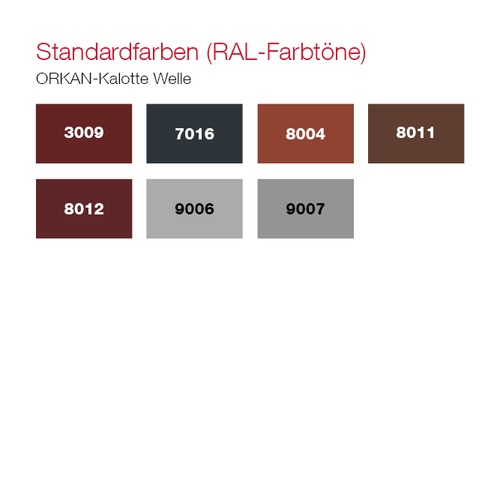

    • Aluminiumlegierung blank, farbig (RAL)
  • Vorteile

    • Erhöhte Montagesicherheit
    • Hohe Formstabilität
    • Optimale Krafteinleitung
    • In Kombination mit EJOT Bohr- und Dichtschrauben ein ausgereiftes Verbindungssystem



    Hinweis
    Nur Schrauben mit Dichtscheibendurchmesser 16 mm verwenden. Bei Ermittlung der Klemmdicke ist die Kalotte mit 3 mm zu berücksichtigen. Nicht aufgeführte Kalotten sind Sonderanfertigungen. Bitte Aufschläge beachten

Filter

System auswählen

  • andere
    Einheit auswählen
    • Alu-blank
  • RAL
    Einheit auswählen
    • RAL7016
    • RAL8012
    • RAL9006

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Radius mm für Wellprofil Farbe VPE
    ORKAN-Kalotte W48 Alu-blank 3047400110 48.0 21/160 + 55/177 500

    Technische Details

    Radius
    48.0
    für Wellprofil
    21/160 + 55/177
    Farbe
    Alu-blank
    Bestellbezeichnung
    ORKAN-Kalotte W48 Alu-blank
    VPE
    500
    ORKAN-Kalotte W24 Alu-blank 3047700110 24.0 18/76 500

    Technische Details

    Radius
    24.0
    für Wellprofil
    18/76
    Farbe
    Alu-blank
    Bestellbezeichnung
    ORKAN-Kalotte W24 Alu-blank
    VPE
    500
    ORKAN-Kalotte W30 Alu-blank 3050030000 30.0 27/111 500

    Technische Details

    Radius
    30.0
    für Wellprofil
    27/111
    Farbe
    Alu-blank
    Bestellbezeichnung
    ORKAN-Kalotte W30 Alu-blank
    VPE
    500
    ORKAN-Kalotte W24 Alu-blank VE100 3077700110 24.0 18/76 100

    Technische Details

    Radius
    24.0
    für Wellprofil
    18/76
    Farbe
    Alu-blank
    Bestellbezeichnung
    ORKAN-Kalotte W24 Alu-blank VE100
    VPE
    100
    ORKAN-Kalotte W24 Alu-RAL 7016 VE100 3077725119 24.0 18/76 100

    Technische Details

    Radius
    24.0
    für Wellprofil
    18/76
    Farbe
    RAL7016
    Bestellbezeichnung
    ORKAN-Kalotte W24 Alu-RAL 7016 VE100
    VPE
    100
    ORKAN-Kalotte W24 Alu-RAL 8012 VE100 3077740119 24.0 18/76 100

    Technische Details

    Radius
    24.0
    für Wellprofil
    18/76
    Farbe
    RAL8012
    Bestellbezeichnung
    ORKAN-Kalotte W24 Alu-RAL 8012 VE100
    VPE
    100
    ORKAN-Kalotte W24 Alu-RAL 9006 VE100 3077784119 24.0 18/76 100

    Technische Details

    Radius
    24.0
    für Wellprofil
    18/76
    Farbe
    RAL9006
    Bestellbezeichnung
    ORKAN-Kalotte W24 Alu-RAL 9006 VE100
    VPE
    100
