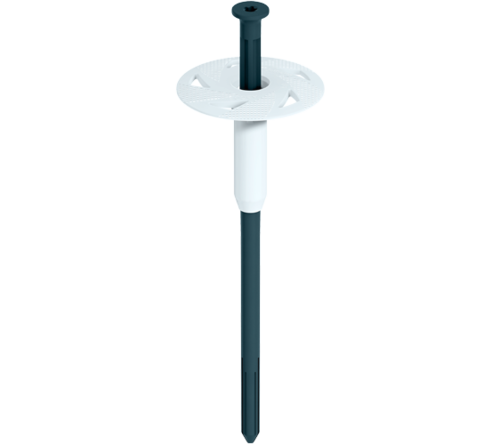

ejotherm® Schraubdübel S1

Produktdetails

  • Anwendungen

    • Zur Befestigung von außenseitigen Wärmedämm-Verbundsystemen mit Putzschicht
    • Für die Verankerung in allen Untergründen (A, B, C, D, E)
    • Für alle Dämmstoffplatten
    • Für die oberflächenbündige Montage
  • Eigenschaften

    • Zugelassen für alle Baustoffklassen (A, B, C, D, E)
    • Hoher Setz- und Montagekomfort
    • Schnelle Einschraubzeit
    • Optimierte Wärmebrücke (0,000W/K)
    • Mit Zusatzteller VT 90 und SBL 140 plus montierbar
  • Technische Daten

    • Dübeldurchmesser: 8 mm
    • Tellerdurchmesser: 60 mm
    • Bohrlochtiefe h1 ≥  40 mm (60 mm)
    • Verankerungstiefe h ef ≥ 30mm (50 mm)
    • Schraubantrieb: IPR 30 (5-Stern)
    • Punktbezogener Wärmedurchgangskoeffizient λ: 0,000 W/K
    • Neubau: 10 mm Kleberdicke
    • Altbau: 10 mm Kleberdicke und 20 mm Altputz
    • Nutzungskategorien ETA*: A, B, C, D, EWerte in Klammern: Verankerung in Porenbeton

    Charakteristische Lasten



    • A: Normalbeton C 16/20 - C 50/60 nach EN 206-1: 1,5 kN
    • A: Wetterschalen aus Beton C 16/20 - C 50/60: 1,4 kN
    • B: Mauerziegel (Mz) nach EN 771-1/ DIN 105: 1,5 kN
    • B: Kalksandvollstein (KS) nach EN 771-2 / DIN EN 106: 1,5 kN
    • C: Hochlochziegel (Hlz) nach EN 771-2 / DIN 105; Rohdichte ≥ 0,8 kg/dm³
    • C: Kalksandlochstein (KSL) nach EN 771-2 / DIN EN 106: 1,5 kN
    • C: Hohlblock aus Leichtbeton (HbL) nach EN 771-3 / DIN 18151: 0,9 kN
    • D: Haufwerksporiger Leichtbeton (LAC 4 - LAC 25) nach EN 1520: 0,9 kN
    • E: Porenbeton (AAC 4 - AAC 7) nach EN 771-4: 0,75 kN



    Bei den zulässigen Lasten sind die jeweiligen nationalen Sicherheitsfaktoren zu berücksichtigen. Bitte Zulassung beachten.





Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Länge mm Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    VPE
    ejotherm S1 100 8715100540 100.0 60 100

    Technische Details

    Länge
    100.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    60
    Bestellbezeichnung
    ejotherm S1 100
    VPE
    100
    ejotherm S1 120 8715120540 120.0 80 / 60 100

    Technische Details

    Länge
    120.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    80 / 60
    Bestellbezeichnung
    ejotherm S1 120
    VPE
    100
    ejotherm S1 140 8715140540 140.0 100 / 80 100

    Technische Details

    Länge
    140.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    100 / 80
    Bestellbezeichnung
    ejotherm S1 140
    VPE
    100
    ejotherm S1 160 8715160540 160.0 120 / 100 100

    Technische Details

    Länge
    160.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    120 / 100
    Bestellbezeichnung
    ejotherm S1 160
    VPE
    100
    ejotherm S1 180 8715180540 180.0 140 / 120 100

    Technische Details

    Länge
    180.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    140 / 120
    Bestellbezeichnung
    ejotherm S1 180
    VPE
    100
    ejotherm S1 200 8715200540 200.0 160 / 140 100

    Technische Details

    Länge
    200.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    160 / 140
    Bestellbezeichnung
    ejotherm S1 200
    VPE
    100
    ejotherm S1 220 8715220540 220.0 180 / 160 100

    Technische Details

    Länge
    220.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    180 / 160
    Bestellbezeichnung
    ejotherm S1 220
    VPE
    100
    ejotherm S1 240 8715240540 240.0 200 / 180 100

    Technische Details

    Länge
    240.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    200 / 180
    Bestellbezeichnung
    ejotherm S1 240
    VPE
    100
    ejotherm S1 260 8715260540 260.0 220 / 200 100

    Technische Details

    Länge
    260.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    220 / 200
    Bestellbezeichnung
    ejotherm S1 260
    VPE
    100
    ejotherm S1 280 8715280540 280.0 240 / 220 100

    Technische Details

    Länge
    280.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    240 / 220
    Bestellbezeichnung
    ejotherm S1 280
    VPE
    100
