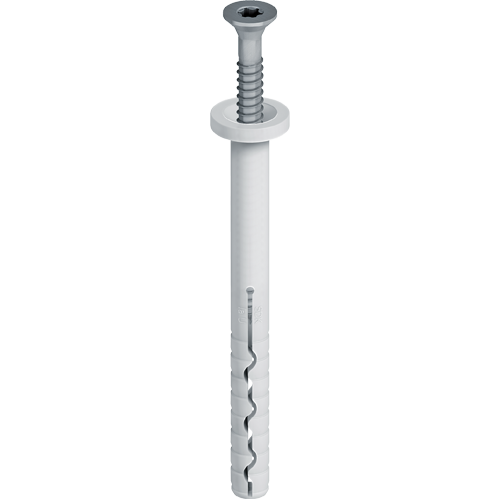

ejotherm® SDK U

Anwendungen

Schienenschraubdübel

• Zur Montage von Halte- und Sockelschienen
• Zugelassen für alle Baustoffklassen (A, B, C, D, E)

Eigenschaften

• Kürzeste Verankerungs- und minimale Bohrlochtiefen
• Höchste Lasten für maximale Sicherheit
• Günstiger Dübelverbrauch
• Schraube vormontiert für schnelle Montage
• Zum Ausgleich von Fassadenunebenheiten Ausgleichstücke EJOT AS verwenden

Technische Daten

• Dübeldurchmesser: 8 mm
• Kragendurchmesser: 16 mm
• Bohrlochtiefe h₁ ≥: 35 mm (75 mm)
• Verankerungstiefe h_ef≥:  25mm (65 mm)
• Schraubantrieb: TORX T30
• Nutzungskategorien nach ETA: A, B, C, D, E
• Europäische Technischer Zulassung: ETA-04/0023

Werte in Klammern: Verankerung in Porenbeton (Nutzungskategorie E)

Charakteristische Lasten:

Baustoffklasse A:

• Normalbeton ≥ C 12/15 nach EN 206-1: 1,5 kN
• Normalbeton ≥ C 16/20 - C 50/60 nach EN 206-1: 1,5 kN
• Wetterschale aus Beton C16/20 - C50/60: 1,5 kN

Baustoffklasse B:

• Mauerziegel (≥ Mz 12) nach DIN 105: 1,5 kN
• Kalksandvollstein (≥ KS 12) nach DIN EN 106: 1,5 kN
• Vollsteine aus Leichtbeton (V) nach DIN 18152: 0,6 kN

Baustoffklasse C:

• Hochlochziegel (Hlz) nach DIN 105: 1,2 kN
• Hochlochziegel (Hlz) Referenzstein nach ÖNORM B 6124: 0,75 kN
• Kalksandlochstein (≥ KSL 6) nach DIN EN 106: 1,5 kN
• Hohlblock aus Leichtbeton (≥ HbL) nach DIN 18151: 0,6 kN

Baustoffklasse D:

• Haufwerksporiger Leichtbeton (LAC): 0,9 kN

Baustoffklasse E:

• Porenbeton P2 - P7: 0,75 kN

Bei den zulässigen Lasten sind die jeweiligen nationalen Sicherheitsfaktoren zu berücksichtigen (Bsp. Deutschland: 3). Bitte Zulassung beachten.
