Auswahl von Montagelementen

WDVS: Service im Fokus – Teil 5

Was muss ich bei der Bestimmung eines Montageelements beachten?

Im vorherigen, vierten Teil unserer WDVS-Ratgeberserie „Service im Fokus“ haben wir Ihnen bereits unseren Produkt-Konfigurator vorgestellt. Hierbei lag der Fokus auf der Auswahl von Tellerdübeln zur Befestigung von Wärmedämm-Verbundsystemen. Im aktuellen, fünften Teil der Ratgeberserie stellen wir Ihnen die Erweiterung um den Anwendungsbereich Montageelemente vor.

Wenn an Gebäuden mit Wärmedämm-Verbundsystemen Anbauteile wie Leuchten, Briefkästen, Markisen und Absturzsicherungen oder auch zusätzliche Fassadenbegrünungen angebracht werden, kommt es bei der Auswahl der optimalen Befestigung auf zahlreiche Details an. Diese soll optimal gegen das Putzsystem abdichten, wärmebrückenoptimiert sein und die Lasten des zu befestigenden Anbauteils sicher abtragen. Das umfangreiche Sortiment der Montageelemente aus dem EJOT Iso-Team bietet Befestigungslösungen zur geplanten und nachträglichen Befestigung von Anbauteilen an gedämmten Fassaden. Die fachgerechte Auswahl und der richtige Einbau sind entscheidend für die dauerhafte Gebrauchstauglichkeit des WDVS. Und genau in der fachgerechten Auswahl liegt die Stärke des Produkt-Konfigurators. Die browserbasierte Softwarelösung erreichen Sie direkt über den Servicebereich unserer Website. Ein Download oder eine Installation sind nicht erforderlich.


Alle Anwendungsfälle abgedeckt

Bereits zu Beginn der Konfiguration können Sie aus einer Vielzahl von Anwendungsfällen auswählen (beispielsweise Absturzsicherungen, Fallrohrschellen oder Begrünungen). Auch Anwendungen außerhalb des Standards werden ebenso abgedeckt. In diesem Fall erfolgt die Auswahl anhand einer allgemeinen Lastgruppe. Die Basis hierfür bildet das Merkblatt des Verbands für Dämmsysteme, Putz und Mörtel, e.V. (VDPM) zur „Sicheren Befestigung von Anbauteilen an WDVS“. Hier werden die einwirkenden Lasten in drei Gruppen und die Einordnung in sicherheitsrelevante Anwendungen unterteilt. Diese Auswahl ist auch im Konfigurator umgesetzt.
Die Oberfläche des Konfigurators ist in drei Bereiche gegliedert: das Inhaltsverzeichnis (links), den Eingabebereich (Mitte) und das Hilfefenster (rechts).

Die Oberfläche des Konfigurators ist in drei Bereiche gegliedert: das Inhaltsverzeichnis (links), den Eingabebereich (Mitte) und das Hilfefenster (rechts). Im mittleren Auswahlbereich können verschiedenste Anbauteile ausgewählt werden. Sind diese nicht eindeutig zuzuordnen, kann eine Berechnung anhand des Gewichts bzw. der Unterscheidung in sicherheitsrelevante und nicht-sicherheitsrelevante Anbauteile erfolgen.

Intuitive Bedienung und umfassender Hilfebereich

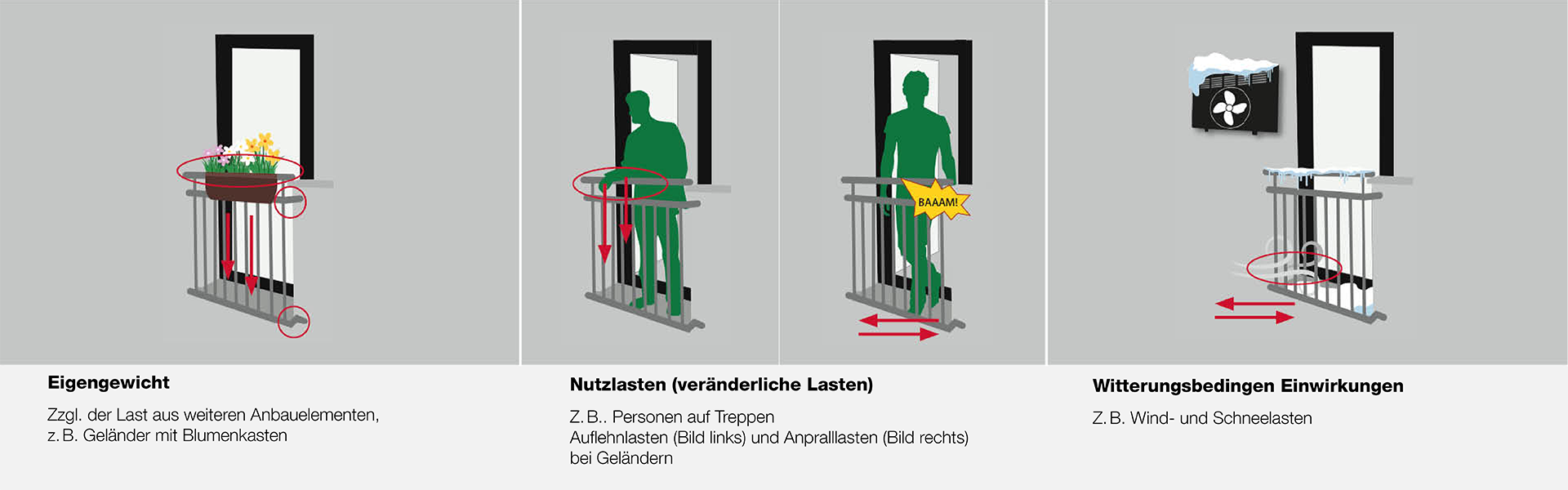

Wie auch bei der Konfiguration im Bereich der Dübel (Teil 4 unserer Ratgeberserie) werden auch bei den Montageelementen Schritt für Schritt die erforderlichen Angaben abgefragt. Inhaltlich sind diese Abfragen detailliert auf die Einsatzbereiche der Montageelemente abgestimmt. Eine wichtige Eingabegröße zur Konfiguration ist das Gewicht des Anbauteils. Hierbei handelt es sich allerdings nicht nur um das Eigengewicht, z. B. das Geländer vor bodentiefen Fenstern, sondern auch um weitere einwirkende Lasten wie Nutzlasten und/oder witterungsbedingte Einwirkungen.
Eine wichtige Eingabegröße zur Konfiguration ist das Gewicht des Anbauteils.
Der Hilfebereich auf der rechten Seite des Konfigurators bietet Ihnen hierzu nützliche Zusatzinformationen, die Sie für Ihre Eingabe benötigen. Hierzu gehören zum Beispiel auch Skizzen und Zeichnungen, die Ihnen die jeweilige Abfrage verdeutlichen. Betrachtet man zum Beispiel Befestigungen rund um das Fenster, so gibt es oft mehrere Ebenen der Befestigung, z. B. die Fassadenfläche oder die Laibung. Für die Auswahl des korrekten Produktes ist die genaue Positionierung entscheidend. Die zusätzlichen Informationen im Hilfebereich unterstützen Sie bei der korrekten Einordnung.
Anbauteile können an unterschiedlichen Orten am Bauvorhaben angeordnet werden.

Anbauteile können an unterschiedlichen Orten am Bauvorhaben angeordnet werden. Es wird unterschieden in: Wandflächen (1), Öffnungen im Bereich der Laibungsdämmung (2), Öffnungen im Bereich der Laibungsseite der Fassadendämmung (3) und Öffnungen im Bereich der stirnseitigen Wandfläche (4).

Geplante oder nachträgliche Befestigung

Werden Befestigungslösungen für Anbauteile bereits vor oder während der Anbringung des WDV-Systems integriert, spricht man von einer geplanten Befestigung. Bei einer nachträglichen Befestigung liegt noch keine Planung in Bezug auf Position oder Art der Anbauteile vor. Für beide Fälle bietet das EJOT Iso-Team Produktlösungen, daher wird auch der geplante Montagezeitraum im Konfigurator abgefragt, um im Ergebnis ein Produkt zu empfehlen, das optimal auf Ihre Anforderungen zugeschnitten ist.

Während des gesamten Auswahlprozesses werden im Hintergrund die Zulassungen und Empfehlungen der Produkte geprüft. Daher können bei der Eingabe immer nur die Daten ausgewählt werden, die von Zulassung, nationalen Vorschriften für Deutschland oder Produktempfehlungen abgedeckt sind. Alle Optionen, die im konkreten Anwendungsfall nicht anwendbar sind, werden für die Auswahl gesperrt. Widersprüchliche Eingaben sind somit nicht möglich. Die getätigten Eingaben führen immer zu einem korrekten und tatsächlich anwendbaren Ergebnis.


Das Ergebnis und weitere Möglichkeiten

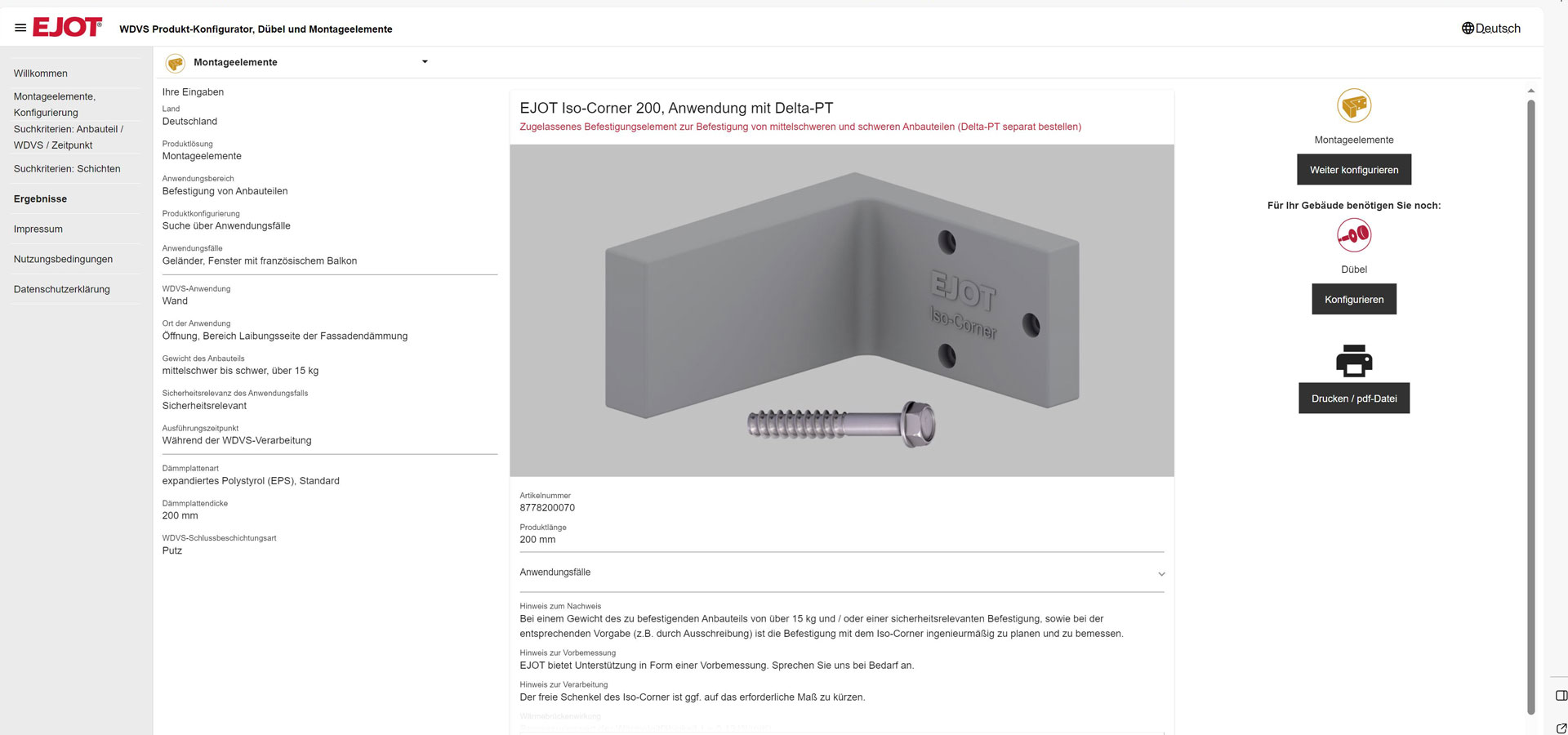

Direkt nach diesen Eingaben wird die Ergebnisseite angezeigt. Im Mittelpunkt steht, genau wie im Bereich der Dübel auch, das empfohlene Produkt mit allen erforderlichen Angaben. Weitere Produktdetails können bei Bedarf in angezeigt werden.
Im linken Bereich finden Sie zudem eine Zusammenfassung aller getätigten Eingaben zur Kontrolle. Über den Navigationsbereich können Sie jederzeit zu den einzelnen Auswahlseiten zurückkehren und Änderungen vornehmen.
Im linken Bereich finden Sie zudem eine Zusammenfassung aller getätigten Eingaben zur Kontrolle. Über den Navigationsbereich können Sie jederzeit zu den einzelnen Auswahlseiten zurückkehren und Änderungen vornehmen.

Sollten für das geplante Projekt weitere Montageelemente oder auch WDVS-Tellerdübel benötigt werden, können Sie an dieser Stelle direkt mit der Konfiguration beginnen. Die Angaben, die Sie bei der Konfiguration der Montageelemente gemacht haben, werden übernommen. Durch die Kombination der Produktfelder Dübel und Montageelemente können Sie alle benötigten Befestigungslösungen für Ihr Objekt zusammen auswählen und sogar Produktdetails wie Längen und Mengen berechnen.

Neugierig geworden?

Der Produkt-Konfigurator steht Ihnen kostenfrei und ohne Registrierung zur Verfügung. Einfach ausprobieren und selbst überzeugen!

Zum WDVS Produkt-Konfigurator
