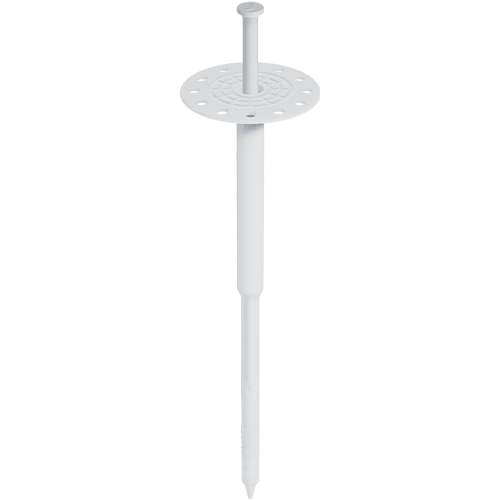

EJOT® H1 eco


Produktdetails
-
Anwendungen
Universalschlagdübel
- Zugelassen für alle Baustoffklassen (A, B, C, D, E)
- Für alle Dämmstoffe
- Für die oberflächenbündige Montage
- Mit Europäischer Technischer Bewertung (ETA)
- Ö-Norm konform
-
Eigenschaften
- Zugelassen für alle Baustoffklassen (A, B, C, D, E)
- Stabiler Stahlnagel (bruchsicher)
- Optimales Tellereinzugsverhalten
- Kunststoffmontageelement zur Reduzierung von Wärmebrücken (0,001 W/K)
- Mit Zusatzteller montierbar
- Kürzeste Verankerungstiefe, minimale Bohrlochtiefe
- Hohe Lasten für Ihre Sicherheit
- Günstiger Dübelverbrauch
- Nagel vormontiert für schnelle Montage
-
Technische Daten
- Dübeldurchmesser: 8 mm
- Tellerdurchmesser: 60 mm
- Bohrlochtiefe:
- Nutzungskategorie A-C: ≥ 35 mm
- Nutzungskategorie D-E: ≥ 55 mm
- Verankerungstiefe h:
- Nutzungskategorie A-C: ≥ 25 mm
- Nutzungskategorie D-E: ≥ 45 mm
- Punktbezogener Wärmedurchgangskoeffizient χ: 0,001 W/K
- Nutzungskategorien ETA*: A, B, C
- Europäische Technische Bewertung: ETA-11/0192
Charakteristische Lasten:
Baustoffklasse A:- Normalbeton ≥ C 12/15 nach EN 206-1: 0,9 kN
- Normalbeton ≥ C 16/20 - C 50/60 nach EN 206-1: 0,9 kN
Baustoffklasse B:
- Mauerziegel (Mz) nach DIN 105: 0,9 kN
- Kalksandvollstein (KS) nach DIN EN 106: 0,9 kN
Baustoffklasse C:
- Hochlochziegel (Hlz) nach DIN 105, Rohdichte ≥ 1,2 kg/dm3: 0,75 kN
- Hochlochziegel (Hlz) nach DIN 105, Rohdichte ≥ 0,9 kg/dm3: 0,6 kN
- Kalksandlochstein (KSL) nach DIN EN 106: 0,9 kN
Bei den zulässigen Lasten sind die jeweiligen nationalen Sicherheitsfaktoren zu berücksichtigen (Bsp. Deutschland: 3). Bitte Zulassung beachten.
Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen
Filter
Ausgewählte Filter
Bestellbezeichnung | Artikelnummer | Tellerdurchmesser mm | Dübeldurchmesser mm | Länge mm | Nutzungskategorien | VPE | ||||
---|---|---|---|---|---|---|---|---|---|---|
EJOT H1 eco 095 | 8746095400 | 60.0 | 8.0 | 95.0 | A, B, C, D, E | nur oberflächenbündige Montage | Schlagdübel | 25.0 | 35.0 | 100 |
Technische Details
|
||||||||||
EJOT H1 eco 115 | 8746115400 | 60.0 | 8.0 | 115.0 | A, B, C, D, E | nur oberflächenbündige Montage | Schlagdübel | 25.0 | 35.0 | 100 |
Technische Details
|
||||||||||
EJOT H1 eco 135 | 8746135400 | 60.0 | 8.0 | 135.0 | A, B, C, D, E | nur oberflächenbündige Montage | Schlagdübel | 25.0 | 35.0 | 100 |
Technische Details
|
||||||||||
EJOT H1 eco 155 | 8746155400 | 60.0 | 8.0 | 155.0 | A, B, C, D, E | nur oberflächenbündige Montage | Schlagdübel | 25.0 | 35.0 | 100 |
Technische Details
|
||||||||||
EJOT H1 eco 175 | 8746175400 | 60.0 | 8.0 | 175.0 | A, B, C, D, E | nur oberflächenbündige Montage | Schlagdübel | 25.0 | 35.0 | 100 |
Technische Details
|
||||||||||
EJOT H1 eco 195 | 8746195400 | 60.0 | 8.0 | 195.0 | A, B, C, D, E | nur oberflächenbündige Montage | Schlagdübel | 25.0 | 35.0 | 100 |
Technische Details
|
||||||||||
EJOT H1 eco 215 | 8746215400 | 60.0 | 8.0 | 215.0 | A, B, C, D, E | nur oberflächenbündige Montage | Schlagdübel | 25.0 | 35.0 | 100 |
Technische Details
|
||||||||||
EJOT H1 eco 235 | 8746235400 | 60.0 | 8.0 | 235.0 | A, B, C, D, E | nur oberflächenbündige Montage | Schlagdübel | 25.0 | 35.0 | 100 |
Technische Details
|
||||||||||
EJOT H1 eco 255 | 8746255400 | 60.0 | 8.0 | 255.0 | A, B, C, D, E | nur oberflächenbündige Montage | Schlagdübel | 25.0 | 35.0 | 100 |
Technische Details
|
||||||||||
EJOT H1 eco 275 | 8746275400 | 60.0 | 8.0 | 275.0 | A, B, C, D, E | nur oberflächenbündige Montage | Schlagdübel | 25.0 | 35.0 | 100 |
Technische Details
|
||||||||||
EJOT H1 eco 295 | 8746295400 | 60.0 | 8.0 | 295.0 | A, B, C, D, E | nur oberflächenbündige Montage | Schlagdübel | 25.0 | 35.0 | 100 |
Technische Details
|
