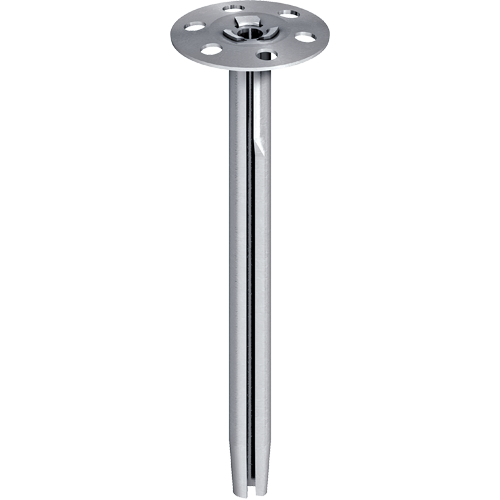

EJOT® Dämmstoffmetallhalter DMH

Produktdetails

  • Anwendungen

    • Zur Befestigung von harten Dämmstoffen
    • In Verbindung mit EJOT® Dämmstoffmetallhaltelteller DMT, auch zur Befestigung von weichen Dämmstoffen
    • Zur Befestigung von Dämmstoffen bei erhöhten Brandschutzanforderungen
  • Eigenschaften

    • Einfache Montage durch Einschlagen, selbstspreizend
    • Brandklasse A1: Nicht brennbar gemäß DIN EN 13501-1:2010-01 (Prüfzeugnis-Nr. PZ 3.1/17-226-1)
  • Technische Daten

    Kennwerte

    • Durchmesser Teller: 35 mm
    • Durchmesser Schaft: 8 mm
    • Durchmesser Bohrer: 8 mm
    • Bohrlochtiefe ≥ t: 60 mm
    • Verankerungstiefe ≥ hv: 40 mm
    • Axialer Abstand a ≥: 160 mm
    • Randabstand ar≥: 80 mm
    • Minimale Bauteildicke hmin: 100 mm

    Charakteristische Lasten

    Empfohlene Zuglasten Frec

    • Beton ≥ B25: 0,20 kN
    • Kalksandvollstein: 0,20 kN
    • Mauerziegel: 0,20 kN
    • Hochlochziegel: 0,05 kN
    • Kalksandlochstein: 0,05 kN

    Empfohlene Querlasten Frec

    • Beton ≥ B25: 0,25 kN
    • Kalksandvollstein: 0,25 kN
    • Mauerziegel: 0,25 kN
    • Hochlochziegel: 0,10 kN
    • Kalksandlochstein: 0,15 kN

    Hinweis
    Verwendet werden die EJOT® Dämmstoffhalter für die Befestigung von weichen und harten Dämmstoffen in der vorgehängten hinterlüfteten Fassade. Die Befestigung von Dämmplatten erfolgt nach DIN 18516-1.
    Das Bohrverfahren in Porenbeton und Lochsteinmauerwerk muss im Drehgang erfolgen.
    Für den Einsatz im nicht zugänglichen Bereich einer vorgehängten hinterlüfteten Fassade empfehlen wir die Verwendung des Dämmstoffmetallhalters aus Edelstahl.

DMH aus Edelstahl auf Anfrage.

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer ø mm Werkstoff Dämmstoffdicke mm Dübellänge mm VPE
    DMH-8x80-V 9700030301 8.0 Stahl Alu-Zink 1.0 - 40.0 80.0 250

    Technische Details

    ø
    8.0
    Werkstoff
    Stahl Alu-Zink
    Dämmstoffdicke
    1.0 - 40.0
    Dübellänge
    80.0
    Bestellbezeichnung
    DMH-8x80-V
    VPE
    250
    DMH-8x110-V 9700030602 8.0 Stahl Alu-Zink 40.0 - 70.0 110.0 250

    Technische Details

    ø
    8.0
    Werkstoff
    Stahl Alu-Zink
    Dämmstoffdicke
    40.0 - 70.0
    Dübellänge
    110.0
    Bestellbezeichnung
    DMH-8x110-V
    VPE
    250
    DMH-8x140-V 9700030603 8.0 Stahl Alu-Zink 100.0 - 70.0 140.0 250

    Technische Details

    ø
    8.0
    Werkstoff
    Stahl Alu-Zink
    Dämmstoffdicke
    100.0 - 70.0
    Dübellänge
    140.0
    Bestellbezeichnung
    DMH-8x140-V
    VPE
    250
    DMH-8x170-V 9700030912 8.0 Stahl Alu-Zink 130.0 - 100.0 170.0 250

    Technische Details

    ø
    8.0
    Werkstoff
    Stahl Alu-Zink
    Dämmstoffdicke
    130.0 - 100.0
    Dübellänge
    170.0
    Bestellbezeichnung
    DMH-8x170-V
    VPE
    250
    DMH-8x200-V 9700031215 8.0 Stahl Alu-Zink 160.0 - 130.0 200.0 250

    Technische Details

    ø
    8.0
    Werkstoff
    Stahl Alu-Zink
    Dämmstoffdicke
    160.0 - 130.0
    Dübellänge
    200.0
    Bestellbezeichnung
    DMH-8x200-V
    VPE
    250
    DMH-8x250-V 9700031520 8.0 Stahl Alu-Zink 210.0 - 160.0 250.0 200

    Technische Details

    ø
    8.0
    Werkstoff
    Stahl Alu-Zink
    Dämmstoffdicke
    210.0 - 160.0
    Dübellänge
    250.0
    Bestellbezeichnung
    DMH-8x250-V
    VPE
    200
    DMH-8x300-V 9700031300 8.0 Stahl Alu-Zink 260.0 - 210.0 300.0 200

    Technische Details

    ø
    8.0
    Werkstoff
    Stahl Alu-Zink
    Dämmstoffdicke
    260.0 - 210.0
    Dübellänge
    300.0
    Bestellbezeichnung
    DMH-8x300-V
    VPE
    200
