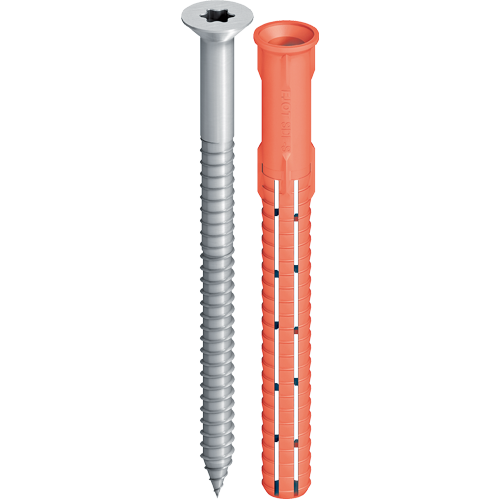

EJOT® Universaldübel SDF-S-10H

Produktdetails

  • Anwendungen

    • Verankerung von Anbauteilen aus Holz oder Metall
    • Für die Mehrfachbefestigung von nichttragenden Systemen nach EAD 330284-00-0604
    • Geeignet zur konstruktiven Befestigung von Toren, Türen, Fenstern, Kanthölzern
    • Zur Verankerung in Wetterschalen
    • Für die Anwendung als Einzelbefestigung in Beton
  • Eigenschaften

    • Senkkopf
    • Zugelassen für alle gängigen Baustoffe
    • Zuverlässiger Halt in Problembaustoffen durch optimiertes Spreizteil
    • Sicherer Halt durch radiale Spreizung
    • Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse
    • Doppelte Verdrehsicherheit für eine sichere Montage

    Verankerungsgründe
    Zugelassen für

    • Gerissenen Beton
    • Ungerissenen Beton
    • Vollsteinmauerwerk
    • Hohl- und Lochsteine
    • Porenbeton

    Hinweis
    Bitte beachten Sie bei der Planung und Verarbeitung der Produkte die europäische technische Zulassung ETA-10/0305 oder die allgemeine Bauartgenehmigung Z-21.2-2122. Nähere Angaben zu Kennwerten und Lasten entnehmen Sie bitte der Zulassung. Bei Mauersteinen unbekannter Güte ist die Tragfähigkeit über Auszugsversuche am Bauwerk zu ermitteln.

  • Technische Daten

    Kennwerte

    • Durchmesser: 10 mm
    • Bohrlochtiefe h1: ≥ 80 mm
    • effektive Verankerungstiefe hnom: ≥ 70 mm
    • Bohrlochdurchmesser d0: 10 mm
    • Durchgangsloch im anzuschließenden Bauteil df: ≤ 10,5 mm
    • Antrieb: TX40

    Zulässige Lasten

    • Zuglasten NRk,p in Beton C12/15
      • Temperaturbereich 30 °C / 50 °C: 1,79 kN
      • Temperaturbereich 50 °C / 80 °C: 1,59 kN
    • Mauerziegel Mz 20-1,8, NF: 1,14 kN
    • Kalksandvollstein KS 36, NF: 1,29 kN
    • Kalksandvollstein KS 20, 8 DF: 1,29 kN
    • Vollstein aus Leichtbeton V6, 2 DF: 0,57 kN
    • Hochlochziegel HLz 12-0,9, NF: 0,57 kN
    • Kalksandlochstein KSL 12, 4 DF: 0,71 kN
    • Hohlblockstein aus Leichtbeton Hbl 10, 12 DF: 0,34 kN
    • Querlasten VRk,s
      • Stahlschraube (γMs = 1,25): 7,48 kN
      • Edelstahlschraube A4 (γMs = 1,56): 6,99 kN
    • Biegemoment MRk,s
      • Stahlschraube (γMs = 1,25): 14,14 Nm
      • Edelstahlschraube A4 (γMs = 1,56): 13,22 Nm
    • Druckfestigkeit Porenbeton [N/mm2]: 30 - 50 °C
      • Porenbeton fck ≥ 4 N/mm2: 0,54 kN
      • Porenbeton fck ≥ 5 N/mm2: 0,71 kN
      • Porenbeton fck ≥ 6 N/mm2: 0,89 kN
      • Porenbeton fck ≥ 7 N/mm2: 0,89 kN



Weitere Längen auf Anfrage.

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer ø mm Werkstoff Länge mm Klemmdicke

    tfix

    mm
    VPE
    SDF-S-10Hx80-V 8510080420 10.0 verzinkt, Cr(VI)-frei 80.0 10.0 100

    Technische Details

    ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Länge
    80.0
    Klemmdicke

    tfix

    10.0
    Bestellbezeichnung
    SDF-S-10Hx80-V
    VPE
    100
    SDF-S-10Hx80-E 8510080620 10.0 Edelstahl A4 80.0 10.0 100

    Technische Details

    ø
    10.0
    Werkstoff
    Edelstahl A4
    Länge
    80.0
    Klemmdicke

    tfix

    10.0
    Bestellbezeichnung
    SDF-S-10Hx80-E
    VPE
    100
    SDF-S-10Hx100-V 8510100420 10.0 verzinkt, Cr(VI)-frei 100.0 30.0 50

    Technische Details

    ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Länge
    100.0
    Klemmdicke

    tfix

    30.0
    Bestellbezeichnung
    SDF-S-10Hx100-V
    VPE
    50
    SDF-S-10Hx100-E 8510100620 10.0 Edelstahl A4 100.0 30.0 50

    Technische Details

    ø
    10.0
    Werkstoff
    Edelstahl A4
    Länge
    100.0
    Klemmdicke

    tfix

    30.0
    Bestellbezeichnung
    SDF-S-10Hx100-E
    VPE
    50
    SDF-S-10Hx120-V 8510120420 10.0 verzinkt, Cr(VI)-frei 120.0 50.0 50

    Technische Details

    ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Länge
    120.0
    Klemmdicke

    tfix

    50.0
    Bestellbezeichnung
    SDF-S-10Hx120-V
    VPE
    50
    SDF-S-10Hx120-E 8510120620 10.0 Edelstahl A4 120.0 50.0 50

    Technische Details

    ø
    10.0
    Werkstoff
    Edelstahl A4
    Länge
    120.0
    Klemmdicke

    tfix

    50.0
    Bestellbezeichnung
    SDF-S-10Hx120-E
    VPE
    50
    SDF-S-10Hx140-V 8510140420 10.0 verzinkt, Cr(VI)-frei 140.0 70.0 50

    Technische Details

    ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Länge
    140.0
    Klemmdicke

    tfix

    70.0
    Bestellbezeichnung
    SDF-S-10Hx140-V
    VPE
    50
    SDF-S-10Hx140-E 8510140620 10.0 Edelstahl A4 140.0 70.0 50

    Technische Details

    ø
    10.0
    Werkstoff
    Edelstahl A4
    Länge
    140.0
    Klemmdicke

    tfix

    70.0
    Bestellbezeichnung
    SDF-S-10Hx140-E
    VPE
    50
    SDF-S-10Hx160-V 8510160420 10.0 verzinkt, Cr(VI)-frei 160.0 90.0 50

    Technische Details

    ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Länge
    160.0
    Klemmdicke

    tfix

    90.0
    Bestellbezeichnung
    SDF-S-10Hx160-V
    VPE
    50
    SDF-S-10Hx160-E 8510160620 10.0 Edelstahl A4 160.0 90.0 50

    Technische Details

    ø
    10.0
    Werkstoff
    Edelstahl A4
    Länge
    160.0
    Klemmdicke

    tfix

    90.0
    Bestellbezeichnung
    SDF-S-10Hx160-E
    VPE
    50
