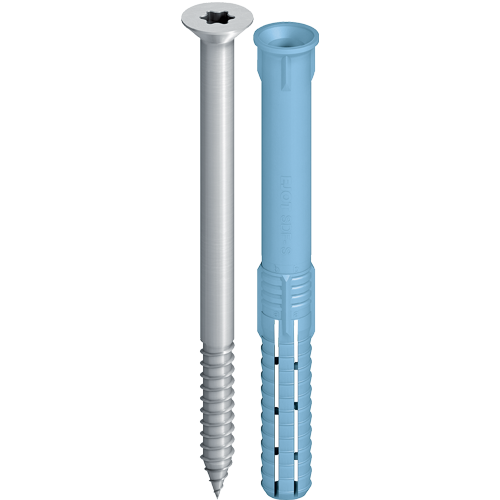

EJOT® Fassadendübel SDF-S-10V

Produktdetails

  • Anwendungen

    • Verankerung von Anbauteilen aus Holz oder Metall
    • Für die Mehrfachbefestigung von nichttragenden Systemen nach EAD 330284-00-0604
    • Geeignet zur konstruktiven Befestigung von Toren, Türen, Fenstern, Kanthölzer
    • Für die Anwendung als Einzelbefestigung in Beton
  • Eigenschaften

    • Senkkopf
    • Setztiefe kann in Beton bei Anwendung nach ETAG 020 auf 40 mm (hnom,1) reduziert werden
    • Sehr kurzes Spreizteil, dadurch sehr kurze Montagezeit
    • Optimale Spreizteilentwicklung durch radiale Spreizung
    • Sehr hohe Biegemomente
    • Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse
    • Doppelte Verdrehsicherheit für eine sichere Montage

    Verankerungsgründe
    Zugelassen für

    • Gerissenen Beton
    • Ungerissenen Beton
    • Vollsteinmauerwerk
    • Hohl- und Lochsteine



    Hinweis

    Bitte beachten Sie bei der Planung und Verarbeitung der Produkte die ETA-10/0305 und Z-21.2-2122. Nähere Angaben zu Kennwerten und Lasten entnehmen Sie bitte den Zulassungen. Bei Mauersteinen unbekannter Güte ist die Tragfähigkeit über Auszugsversuche am Bauwerk zu ermitteln.

  • Technische Daten

    Kennwerte

    • Durchmesser: 10 mm
    • Bohrlochtiefe in Beton h1,1: ≥ 50 mm
    • effektive Verankerungstiefe in Beton hnom,1: ≥ 40 mm
    • Bohrlochtiefe in Mauerwerk h1,2: ≥ 60 mm
    • effektive Verankerungstiefe in Mauerwerk hnom,2: ≥ 50 mm
    • Bohrlochdurchmesser d0: 10 mm
    • Durchgangsloch im anzuschließenden Bauteil df ≤ 10,5 mm
    • Antrieb: TX40

    Zulässige Lasten

    • Zuglasten NRk,p in Beton C12/15
      • Temperaturbereich 30 °C / 50 °C: 1,79 kN
      • Temperaturbereich 50 °C / 80 °C: 1,59 kN
    • FRk Mauerziegel Mz 20-1,8, NF: 0,71 kN
    • FRk Kalksandvollstein KS 36, NF: 1,14 kN
    • FRk Kalksandvollstein KS 20, 8 DF: 1,29 kN
    • Querlasten VRk,s bei hnom,1 = 40 mm
      • Stahlschraube (γMs = 1,25): 6,34 kN
    • Querlasten VRk,s bei hnom,2 = 50 mm
      • Stahlschraube (γMs = 1,25): 8,87 kN
    • Biegemoment MRk,s bei hnom,1 = 40 mm
      • Stahlschraube (γMs = 1,25): 11,04 kN
    • Biegemoment MRk,s bei hnom,2 = 50 mm
      • Stahlschraube (γMs = 1,25): 18,41 Nm



Weitere Längen auf Anfrage.

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer ø mm Werkstoff Länge mm Befestigungsdicke (Beton)B ≥ mm Befestigungsdicke (Mauerwerk) B ≥ mm VPE
    SDF-S-10Vx60-V 8580060450 10.0 Stahl einsatzvergütet, verzinkt 60.0 20.0 10.0 100

    Technische Details

    ø
    10.0
    Werkstoff
    Stahl einsatzvergütet, verzinkt
    Länge
    60.0
    Befestigungsdicke (Beton)B ≥
    20.0
    Befestigungsdicke (Mauerwerk) B ≥
    10.0
    Bestellbezeichnung
    SDF-S-10Vx60-V
    VPE
    100
    SDF-S-10Vx70-V 8580070450 10.0 Stahl einsatzvergütet, verzinkt 70.0 30.0 20.0 100

    Technische Details

    ø
    10.0
    Werkstoff
    Stahl einsatzvergütet, verzinkt
    Länge
    70.0
    Befestigungsdicke (Beton)B ≥
    30.0
    Befestigungsdicke (Mauerwerk) B ≥
    20.0
    Bestellbezeichnung
    SDF-S-10Vx70-V
    VPE
    100
    SDF-S-10Vx80-V 8580080450 10.0 Stahl einsatzvergütet, verzinkt 80.0 40.0 30.0 100

    Technische Details

    ø
    10.0
    Werkstoff
    Stahl einsatzvergütet, verzinkt
    Länge
    80.0
    Befestigungsdicke (Beton)B ≥
    40.0
    Befestigungsdicke (Mauerwerk) B ≥
    30.0
    Bestellbezeichnung
    SDF-S-10Vx80-V
    VPE
    100
    SDF-S-10Vx100-V 8580100450 10.0 Stahl einsatzvergütet, verzinkt 100.0 60.0 50.0 50

    Technische Details

    ø
    10.0
    Werkstoff
    Stahl einsatzvergütet, verzinkt
    Länge
    100.0
    Befestigungsdicke (Beton)B ≥
    60.0
    Befestigungsdicke (Mauerwerk) B ≥
    50.0
    Bestellbezeichnung
    SDF-S-10Vx100-V
    VPE
    50
    SDF-S-10Vx120-V 8580120450 10.0 Stahl einsatzvergütet, verzinkt 120.0 80.0 70.0 50

    Technische Details

    ø
    10.0
    Werkstoff
    Stahl einsatzvergütet, verzinkt
    Länge
    120.0
    Befestigungsdicke (Beton)B ≥
    80.0
    Befestigungsdicke (Mauerwerk) B ≥
    70.0
    Bestellbezeichnung
    SDF-S-10Vx120-V
    VPE
    50
    SDF-S-10Vx140-V 8580140450 10.0 Stahl einsatzvergütet, verzinkt 140.0 100.0 90.0 50

    Technische Details

    ø
    10.0
    Werkstoff
    Stahl einsatzvergütet, verzinkt
    Länge
    140.0
    Befestigungsdicke (Beton)B ≥
    100.0
    Befestigungsdicke (Mauerwerk) B ≥
    90.0
    Bestellbezeichnung
    SDF-S-10Vx140-V
    VPE
    50
    SDF-S-10Vx160-V 8580160450 10.0 Stahl einsatzvergütet, verzinkt 160.0 120.0 110.0 50

    Technische Details

    ø
    10.0
    Werkstoff
    Stahl einsatzvergütet, verzinkt
    Länge
    160.0
    Befestigungsdicke (Beton)B ≥
    120.0
    Befestigungsdicke (Mauerwerk) B ≥
    110.0
    Bestellbezeichnung
    SDF-S-10Vx160-V
    VPE
    50
    SDF-S-10Vx180-V 8580180450 10.0 Stahl einsatzvergütet, verzinkt 180.0 140.0 130.0 50

    Technische Details

    ø
    10.0
    Werkstoff
    Stahl einsatzvergütet, verzinkt
    Länge
    180.0
    Befestigungsdicke (Beton)B ≥
    140.0
    Befestigungsdicke (Mauerwerk) B ≥
    130.0
    Bestellbezeichnung
    SDF-S-10Vx180-V
    VPE
    50
