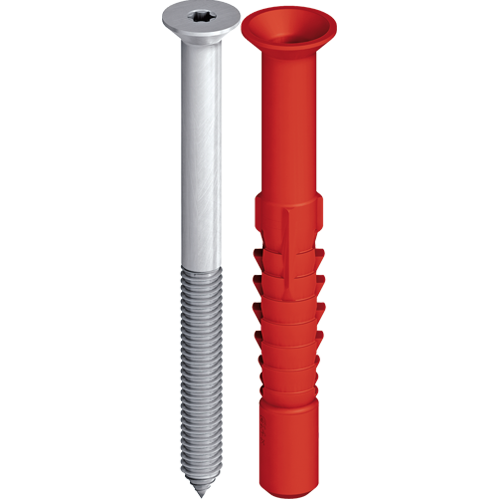

EJOT® Fassadendübel SDF-S-14A

Anwendungen

• Verankerung von Anbauteilen aus Holz oder Metall
• Für die Mehrfachbefestigung von nichttragenden Systemen nach EAD 330284-00-0604
• Geeignet zur konstruktiven Befestigung von Toren, Türen, Fenstern, Kanthölzern

Eigenschaften

• Senkkopf
• Zugelassen für alle gängigen Baustoffe
• Zuverlässiger Halt in Problembaustoffen durch opimiertes Spreizteil
• Sicherer Halt durch radiale Spreizung
• Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse
• Doppelte Verdrehsicherheit für eine sichere Montage

Verankerungsgründe
Zugelassen für

• Gerissenen Beton
• Ungerissenen Beton
• Vollsteinmauerwerk
• Hohl- und Lochsteine
• Porenbeton

Hinweis
Bitte beachten Sie zur Planung die Zulassung ETA-15/0027. Bei Mauersteinen unbekannter Güte ist die Tragfähigkeit über Auszugsversuche am Bauwerk zu ermitteln.
Beim Einsatz in Beton werden eine Silikon-Schmierstoffpaste (z.B. FUCHS CHEMPLEX SI-LK 2) sowie die Verwendung eines Schlagschraubers mit besonders hohem Drehmoment empfohlen.

Technische Daten

Kennwerte

• Durchmesser: 14 mm
• Antrieb: Innensechsrund TX40
• Bohrlochtiefe ≥ t: 80 mm
• Verankerungstiefe ≥ h_v: 70 mm

Zulässige Lasten*

• Zuglasten N_Rk,pin Beton > C12/15: 3,37 kN
• Mauerziegel Mz 20-1,8, NF: 1,57 kN
• Kalksandvollstein KS, 2 DF 20-2,0: 1,71 kN
• Kalksandvollstein KS, 8 DF 20-1,8: 2,00 kN
• Vollstein V, 3 DF: 0,86 kN
• Hochlochziegel HLz, 2 DF 28-1,2: 0,57 kN
• Kalksandlochstein KSL, 8 DF 16-1,4: 0,71 kN
• Hohlblockstein aus Leichtbeton Hbl, 12 DF: 0,71 kN
• Porenbeton f_CK ≥ 2 N/ mm²:  0,43 kN
• Porenbeton f_CK ≥ 4 N/ mm²: 0,89 kN
• Porenbeton f_CK ≥ 6 N/ mm²: 1,60 kN
• Querlasten V_Rk,s
  • Stahlschraube (γMs = 1,25): 17,4 kN
  • Edelstahlschraube A4 (γMs = 1,56): 16,2 kN
• Biegemoment M_Rk,s
  • Stahlschraube (γMs = 1,25): 50,0 Nm
  • Edelstahlschraube A4 (γMs = 1,56): 46,7 Nm
