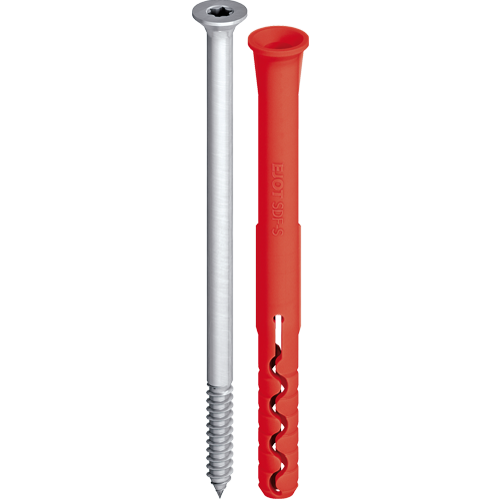

EJOT® Fassadendübel SDF-S-8V

Anwendungen

• Zur Verankerung von Holzunterkonstruktionen in Vollsteinmauerwerk und Beton
• Für die Mehrfachbefestigung von nichttragenden Systemen nach EAD 330284-00-0604

Eigenschaften

• Senkkopf
• Geringer Bohrlochdurchmesser
• Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse

Verankerungsgründe
Zugelassen für:

• Gerissenen Beton
• Ungerissenen Beton
• Vollsteinmauerwerk

Hinweis
Bitte beachten Sie bei der Planung und Verarbeitung die ETA-15/0387. Bei Mauersteinen unbekannter Güte ist die Tragfähigkeit über Auszugsversuche am Bauwerk zu ermitteln.

Technische Daten

Kennwerte

• Durchmesser: 8,0 mm
• Antrieb: Innensechsrund TX30
• Bohrlochtiefe ≥ h₁: 60 mm
• Verankerungstiefe ≥ h_nom: 50 mm

Zulässige Lasten*

• Zugtragfähigkeit N_Rk,p in Beton < C16/20: 1,79 kN
• Zugtragfähigkeit N_Rk,p in Beton ≥ C16/20: 2,58 kN
• Mauerziegel Mz 28-1,8, NF: 0,71 kN
• Kalksandvollstein KS, NF 20-2,0: 0,57 kN
• Quertragfähigkeit V_Rk,s
     Stahlschraube (γMs = 1,25): 4,24 kN
• Biegemoment M_Rk,s
     Stahlschraube (γMs = 1,25): 6,56 kN

*gültig für Temperaturbereich 30-50 °C / 50-80 °C
