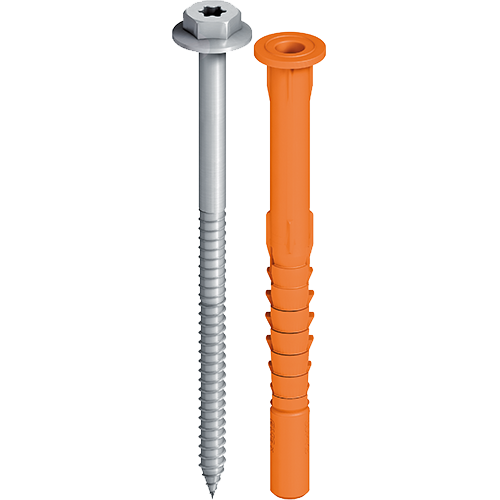

EJOT® Fassadendübel SDP-KB-10G

Produktdetails

  • Anwendungen

    • Zur Verankerung von Anbauteilen aus Metall in Porenbeton
  • Eigenschaften

    • Sechskantkopf mit angepresster Scheibe
    • Fassadendübel mit doppelstufiger Schraube
    • Sicherer Formschluss im Untergrund durch kombinierte Spreizzonen
    • Hohe Tragfähigkeit
    • Verfügbar mit Schrauben aus Stahl oder Edelstahl
    • Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse

    Verankerungsgründe
    Zugelassen für

    • Porenbeton

    Hinweis
    Bitte beachten Sie bei der Planung und Verarbeitung die Zulassung ETA-12/0502. Bei Mauersteinen unbekannter Güte ist die Tragfähigkeit über Auszugsversuche am Bauwerk zu ermitteln.

  • Technische Daten

    Kennwerte

    • Durchmesser: 10 mm
    • Antrieb: SW13/TX40
    • Bohrlochtiefe ≥  t: 80 mm
    • Verankerungstiefe ≥  hv: 70 mm

    Zulässige Lasten

    • Druckfestigkeit Porenbeton [N/mm2]
      • Porenbeton fck ≥ 2 N/mm2: 0,27 kN
      • Porenbeton fck ≥ 3 N/mm2: 0,47 kN
      • Porenbeton fck ≥ 4 N/mm2: 0,67 kN
      • Porenbeton fck ≥ 6 N/mm2: 1,07 kN
    • Teilsicherheitsbeiwert γMAAC: 2,00 kN
    • Charakt. Biegemoment
      • Stahlschraube (γMs 1,50): 11,80 Nm
      • Edelstahlschraube (γMs 1,87): 11,02 Nm






Weitere Längen auf Anfrage

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer ø mm Werkstoff Dübellänge mm Klemmdicke

    tfix

    mm
    VPE
    SDP-KB-10Gx80-V 8532080420 10.0 verzinkt, Cr(VI)-frei 80.0 10.0 100

    Technische Details

    ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Dübellänge
    80.0
    Klemmdicke

    tfix

    10.0
    Bestellbezeichnung
    SDP-KB-10Gx80-V
    VPE
    100
    SDP-KB-10Gx80-E 8532080620 10.0 Edelstahl A4 80.0 10.0 100

    Technische Details

    ø
    10.0
    Werkstoff
    Edelstahl A4
    Dübellänge
    80.0
    Klemmdicke

    tfix

    10.0
    Bestellbezeichnung
    SDP-KB-10Gx80-E
    VPE
    100
    SDP-KB-10Gx100-V 8532100420 10.0 verzinkt, Cr(VI)-frei 100.0 30.0 50

    Technische Details

    ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Dübellänge
    100.0
    Klemmdicke

    tfix

    30.0
    Bestellbezeichnung
    SDP-KB-10Gx100-V
    VPE
    50
    SDP-KB-10Gx100-E 8532100620 10.0 Edelstahl A4 100.0 30.0 50

    Technische Details

    ø
    10.0
    Werkstoff
    Edelstahl A4
    Dübellänge
    100.0
    Klemmdicke

    tfix

    30.0
    Bestellbezeichnung
    SDP-KB-10Gx100-E
    VPE
    50
