EJOT® Iso-Bar ECO

Produktdetails

  • Anwendungen

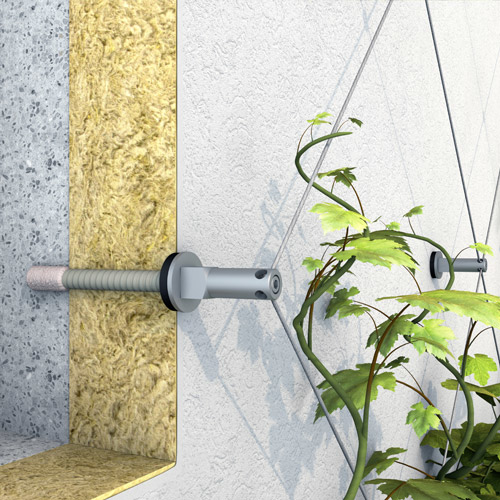

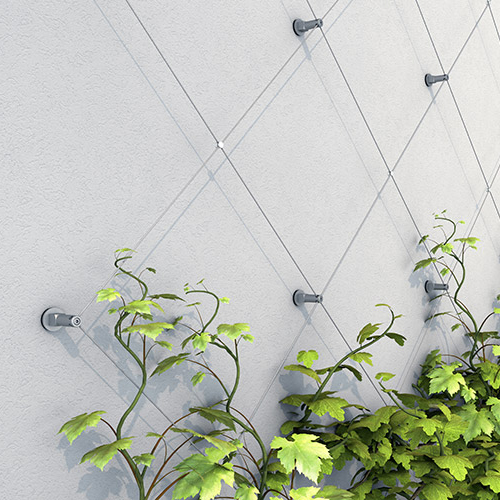

    System mit zugelassenem Befestigungselement zur Begrünung von Fassaden mit Wärmedämm-Verbundsystemen.

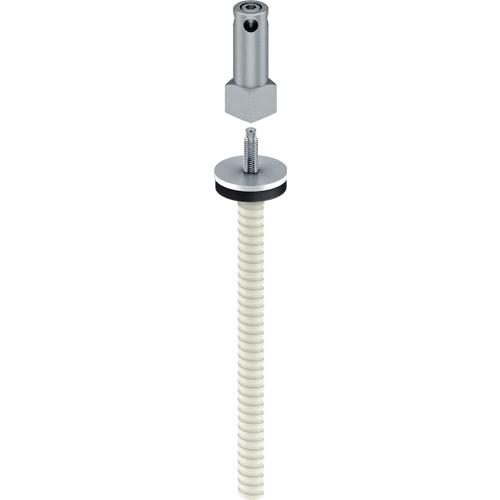

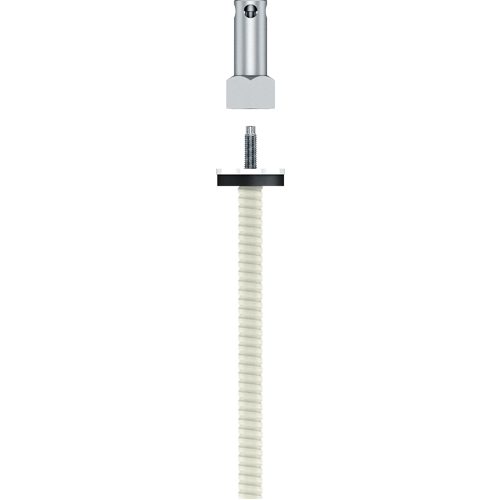

    Der EJOT Iso-Bar ECO ist ein thermisch getrenntes Befestigungselement mit Adapter aus rostfreiem Edelstahl zur flexiblen Seilaufnahme und zusätzlichem Dichtelement. Die Verankerung erfolgt durch Injektionsmörtel und ist sowohl in Beton als auch in Voll- und Lochsteinen möglich.



  • Eigenschaften

    • Flexible Seilaufnahme durch justierbaren Adapter
    • Variable Seilführungen/Rastergeometrien
    • Geringe klassifizierte Wärmebrückenwirkung
    • Nachträgliche, flexible Montage
    • Ablängen auf der Baustelle – für die perfekte Anpassung an die örtlichen Gegebenheiten
    • Geringe Variantenvielfalt für Dämmstoffdicken bis zu 300 mm
    • Dauerhafte Abdichtung gegen Feuchtigkeit
    • Einfache und sichere Montage dank innovativem Montagewerkzeug
    • Spreizdruckfreie Montage
    • In Kombination mit Mörtel Multifix USF Winter auch bei Temperaturen von bis zu -20° C zu verarbeiten


    Lieferumfang

    • EJOT Iso-Bar 200/260/320/380
    • Unterlegscheibe Ø mit Dichtung
    • Adapter inkl. Zylinderschraube
    • Montagewerkzeug
    • Siebhülse
    • Mischdüsenverlängerung
  • Technische Daten

    Kennwerte

    Zulassung: Z-21.8-2083
    Nenndurchmesser [Stab]: 22 mm
    Durchmesser [Unterlegscheibe]: 60 mm
    Durchmesser [Dichtung]: 58 mm

    Längen und Nutzlängen:

    Iso-Bar ECO max. Nutzlänge*
    Beton / Mauerwerk
    Iso-Bar ECO 200 160 / 120 mm
    Iso-Bar ECO 260 220 / 180 mm
    Iso-Bar ECO 320 280 / 240 mm
    Iso-Bar ECO 380 340 / 300 mm
    * max. Nutzlänge = Dicke der nichttragenden Schichten, z.B. Kleber, Putz, Armierung, Dämmstoff, etc.



Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Länge mm VPE
    SET EJOT Iso-Bar ECO 200 8779200110 200.0 1

    Technische Details

    Länge
    200.0
    Bestellbezeichnung
    SET EJOT Iso-Bar ECO 200
    VPE
    1
    SET EJOT Iso-Bar ECO 260 8779260110 260.0 1

    Technische Details

    Länge
    260.0
    Bestellbezeichnung
    SET EJOT Iso-Bar ECO 260
    VPE
    1
    SET EJOT Iso-Bar ECO 320 8779320110 320.0 1

    Technische Details

    Länge
    320.0
    Bestellbezeichnung
    SET EJOT Iso-Bar ECO 320
    VPE
    1
    SET EJOT Iso-Bar ECO 380 8779380110 380.0 1

    Technische Details

    Länge
    380.0
    Bestellbezeichnung
    SET EJOT Iso-Bar ECO 380
    VPE
    1
    Iso-Bar ECO Seilkreuz 90° Kunststoff 8779888002 1

    Technische Details

    Länge
    Bestellbezeichnung
    Iso-Bar ECO Seilkreuz 90° Kunststoff
    VPE
    1
    Iso-Bar ECO Seilkreuz verstellbar A4 8779888003 1

    Technische Details

    Länge
    Bestellbezeichnung
    Iso-Bar ECO Seilkreuz verstellbar A4
    VPE
    1
    Iso-Bar ECO Klettersprosse Kunststoff 8779888004 1

    Technische Details

    Länge
    Bestellbezeichnung
    Iso-Bar ECO Klettersprosse Kunststoff
    VPE
    1
    Iso-Bar ECO Seilabdeckkappe Kunststoff 8779888005 1

    Technische Details

    Länge
    Bestellbezeichnung
    Iso-Bar ECO Seilabdeckkappe Kunststoff
    VPE
    1
    Drahtseilschere 8779888991 1

    Technische Details

    Länge
    Bestellbezeichnung
    Drahtseilschere
    VPE
    1
