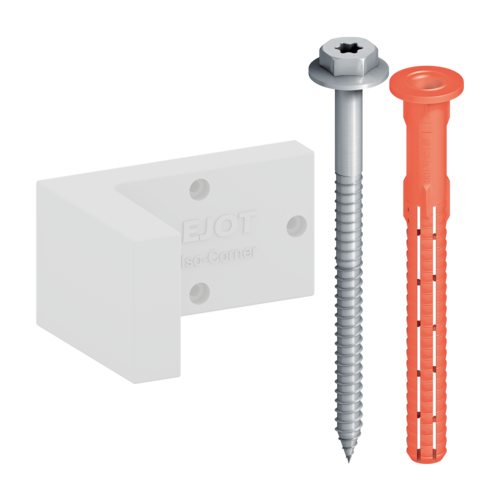

Iso-Corner Kit SDF

Produktdetails

  • Anwendungen

    • Zur Verankerung des EJOT Iso-Corner in Beton (Einzelbefestigung, nur für den Markt Deutschland) sowie bei nicht-sicherheitsrelevanten Anwendungen in Wetterschalen, Mauerwerk aus Voll-und Lochbaustoffen und Porenbeton (Mehrfachbefestigung)
    • Bestehend aus 3 Stück EJOT Fassadendübeln SDF-KB-10H
  • Eigenschaften

    • Zugelassen für alle gängigen Baustoffe
    • Zuverlässiger Halt in Problembaustoffen durch optimiertes Spreizteil
    • Sicherer Halt durch radiale Spreizung
    • Cr(VI)-freie Oberfläche der Dübelschraube
    • Doppelte Verdrehsicherung für eine sichere Montage

    Montage

    • Bohrloch rechtwinklig zur Oberfläche des Verankerungsgrundes erstellen. Wahl des Bohrverfahrens gemäß Bestimmungen der Zulassung
    • Bohrmehl ist aus dem Bohrloch zu entfernen
    • Bohrlochtiefe mindestens 10 mm größer als die Verankerungstiefe
    • Dübelhülse in Durchsteckmontage bis zur Kopfauflage durch den Iso-Corner ins Bohrloch einsetzen
    • Mindest-Verankerungstiefe gemäß Tabelle unbedingt einhalten!
    • Beigefügte Spezialschraube bis zur Kopfauflage in die Dübelhülse eindrehen

    Hinweis
    Bitte beachten Sie bei der Planung und Verarbeitung der Produkte die europäische technische Zulassung ETA-10/0305. Nähere Angaben zu Kennwerten und Lasten entnehmen Sie bitte der Zulassung.

    Bitte beachten:
    Korrektes Befestigungsmittel abhängig von der Anwendung. Bei sicherheits- und/oder zulassungsrelvanten Anwendungsfällen muss die Auswahl durch (Vor-)Bemessung nachgewiesen werden

  • Technische Daten

    • Bohrlochtiefe ≥ h1:  80 mm
    • Verankerungstiefe ≥ hnom: ≥ 70 mm
    • Bohrlochdurchmesser d0: 10 mm
    • Antrieb: SW13/T40

Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer VPE
    Iso-Corner Kit SDF 100 8513100423 1

    Technische Details

    Bestellbezeichnung
    Iso-Corner Kit SDF 100
    VPE
    1
    Iso-Corner Kit SDF 140 8513140423 1

    Technische Details

    Bestellbezeichnung
    Iso-Corner Kit SDF 140
    VPE
    1
