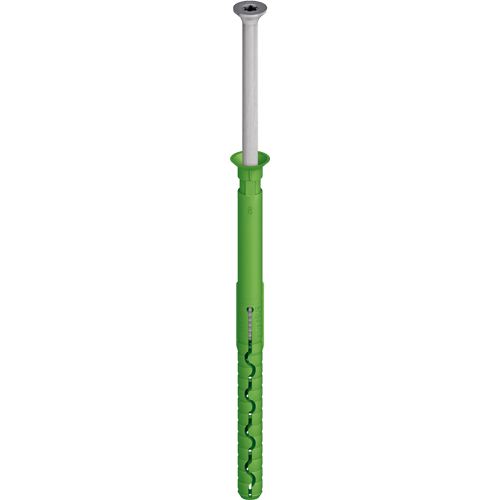

EJOT® SDF-S plus 8UB

Produktdetails

  • Anwendungen

    Klinkersystemdübel für Beton und Mauerwerk

    • Für Beton, Voll- und Lochbaustoffe (A, B, C, D)
    • Dübelhülse mit kleinem Senkkopf für die unauffällige Montage in der Fuge
  • Eigenschaften

    • Zugelassen für Beton, Voll- und Lochbaustoffe (A, B, C, D)
    • Dübelhülse mit kleinem Senkkopf für die unauffällige Montage in der Fuge
    • Verdrehsicherung
    • Universelle Spreizzone für sichere Verankerung
    • Hohe Lasten
    • Dübel mit erhöhtem Biegemoment
    • Schraube vormontiert für eine schnelle Montage
    • DIBt-Zulassung: Z-21.2-589
    • Technische Daten

      • Dübeldurchmesser: 8 mm
      • Senkkopfdurchmesser: 12 mm
      • Bohrlochtiefe h1 ≥: 80 mm
      • Verankerungstiefe hef ≥:  70 mm
      • Schraubantrieb: TX30
      • DIBt-Zulassung: Z-21.2-589

      Charakteristische Lasten:

      Baustoffklasse A:

      • Normalbeton ≥ C 12/15 nach EN 206-1: 1,0 kN
      • Wetterschale aus Beton ≥ B15: 0,25 kN

      Baustoffklasse B:

      • Mauerziegel (≥ Mz 12) nach DIN 105: 0,4 kN
      • Kalksandvollstein (≥ KS 12) nach DIN EN 106: 0,4 kN
      • Vollsteine aus Leichtbeton (V) nach DIN 18152: 0,2 kN

      Baustoffklasse C:

      • Hochlochziegel (Hlz) nach DIN 105: *
      • Hochlochziegel (Hlz) Referenzstein nach ÖNORM B 6124: 0,75 kN
      • Kalksandlochstein (≥ KSL 6) nach DIN EN 106: 0,25 kN
      • Hohlblock aus Leichtbeton (≥ HbL 2) nach DIN 18151: 0,15 kN

      Baustoffklasse D:

      • Haufwerksporiger Leichtbeton nach TGL: 0,3 kN

      *gemäß Zulassung durch Auszugsversuche am Objekt zu ermitteln.

      Die angegebenen zulässigen Lasten entsprechen geltenden deutschen Bauvorschriften. Nationale Sicherheitsfaktoren sind bereits berücksichtigt. Bitte Zulassung beachten.

Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Dübeldurchmesser mm Länge mm Verankerungs­tiefe hef Schlag-/Hammerdübel Werkstoff VPE
    EJOT SDF-S plus 8UB x 100 8786100460 8.0 100.0 70.0 Schraubdübel Stahl einsatzvergütet, verzinkt 100

    Technische Details

    Dübeldurchmesser
    8.0
    Länge
    100.0
    Verankerungs­tiefe hef
    70.0
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl einsatzvergütet, verzinkt
    Bestellbezeichnung
    EJOT SDF-S plus 8UB x 100
    VPE
    100
    EJOT SDF-S plus 8UB x 120 8786120460 8.0 120.0 70.0 Schraubdübel Stahl einsatzvergütet, verzinkt 100

    Technische Details

    Dübeldurchmesser
    8.0
    Länge
    120.0
    Verankerungs­tiefe hef
    70.0
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl einsatzvergütet, verzinkt
    Bestellbezeichnung
    EJOT SDF-S plus 8UB x 120
    VPE
    100
    EJOT SDF-S plus 8UB x 140 8786140460 8.0 140.0 70.0 Schraubdübel Stahl einsatzvergütet, verzinkt 100

    Technische Details

    Dübeldurchmesser
    8.0
    Länge
    140.0
    Verankerungs­tiefe hef
    70.0
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl einsatzvergütet, verzinkt
    Bestellbezeichnung
    EJOT SDF-S plus 8UB x 140
    VPE
    100
    EJOT SDF-S plus 8UB x 160 8786160460 8.0 160.0 70.0 Schraubdübel Stahl einsatzvergütet, verzinkt 100

    Technische Details

    Dübeldurchmesser
    8.0
    Länge
    160.0
    Verankerungs­tiefe hef
    70.0
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl einsatzvergütet, verzinkt
    Bestellbezeichnung
    EJOT SDF-S plus 8UB x 160
    VPE
    100
    EJOT SDF-S plus 8UB x 180 8786180460 8.0 180.0 70.0 Schraubdübel Stahl einsatzvergütet, verzinkt 100

    Technische Details

    Dübeldurchmesser
    8.0
    Länge
    180.0
    Verankerungs­tiefe hef
    70.0
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl einsatzvergütet, verzinkt
    Bestellbezeichnung
    EJOT SDF-S plus 8UB x 180
    VPE
    100
    EJOT SDF-S plus 8UB x 200 8786200460 8.0 200.0 70.0 Schraubdübel Stahl einsatzvergütet, verzinkt 100

    Technische Details

    Dübeldurchmesser
    8.0
    Länge
    200.0
    Verankerungs­tiefe hef
    70.0
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl einsatzvergütet, verzinkt
    Bestellbezeichnung
    EJOT SDF-S plus 8UB x 200
    VPE
    100
    EJOT SDF-S plus 8UB x 220 8786220460 8.0 220.0 70.0 Schraubdübel Stahl einsatzvergütet, verzinkt 100

    Technische Details

    Dübeldurchmesser
    8.0
    Länge
    220.0
    Verankerungs­tiefe hef
    70.0
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl einsatzvergütet, verzinkt
    Bestellbezeichnung
    EJOT SDF-S plus 8UB x 220
    VPE
    100
