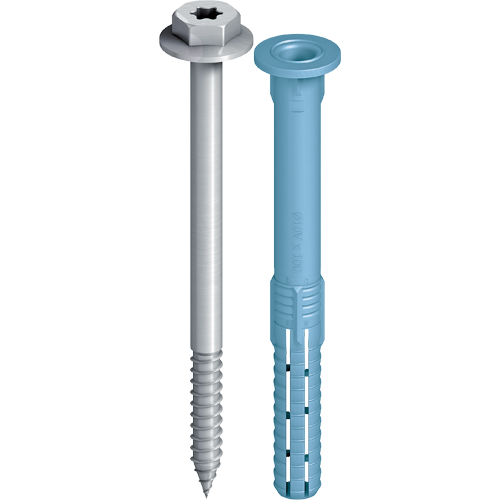

EJOT® Fassadendübel SDF-KB-10V

Produktdetails

  • Anwendungen

    • Verankerung von Anbauteilen aus Metall
    • Für nicht tragende redundante Systeme nach ETAG 020
    • Geeignet zur konstruktiven Befestigung von Hängeschränken, Verkleidungen, Metallwinkeln
  • Eigenschaften

    • Sechskantkopf mit angepresster Scheibe
    • Dübel mit einer Verankerungstiefe in Beton von 40 mm
    • Verfügt über 2 Setztiefen (Verankerung in Mauerwerk 50 mm)
    • Sehr kurzes Spreizteil, dadurch sehr kurze Montagezeit
    • Optimale Spreizteilentwicklung durch radiale Spreizung
    • Sehr hohe Biegemomente
    • Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse
    • Doppelte Verdrehsicherheit für eine sichere Montage
  • Technische Daten

    Kennwerte

    • Durchmesser: 10 mm
    • Bohrlochtiefe in Beton h1,1: ≥ 50 mm
    • effektive Verankerungstiefe in Beton hnom,1: ≥ 40 mm
    • Bohrlochtiefe in Mauerwerk h1,2: ≥ 60 mm
    • effektive Verankerungstiefe in Mauerwerk hnom,2: ≥ 50 mm
    • Bohrlochdurchmesser d0: 10 mm
    • Durchgangsloch im anzuschließenden Bauteil df ≤ 10,5 mm
    • Antrieb: SW13/TX40

    Charakteristische Werte

    • Zuglasten NRk,p in Beton C12/15
      • Temperaturbereich 30 °C / 50 °C: 4,50 kN
      • Temperaturbereich 50 °C / 80 °C: 4,00 kN
    • FRk Mauerziegel Mz 20-1,8, NF: 2,50 kN
    • FRk Kalksandvollstein KS 36, NF: 4,00 kN
    • FRk Kalksandvollstein KS 20, 8 DF: 4,50 kN
    • Querlasten VRk,s in Beton C12/15 bei hnom,1 = 40 mm
      • Dübel mit Stahlschraube: 7,93 kN
      • Dübel mit Edelstahlschraube A4: 9,12 kN
    • Querlasten VRk,s bei hnom,2 = 50 mm
      • Dübel mit Stahlschraube: 11,09 kN
      • Dübel mit Edelstahlschraube A4: 12,94 kN
    • Biegemoment MRk,s bei hnom,1 = 40 mm
      • Dübel mit Stahlschraube: 13,80 Nm
      • Dübel mit Edelstahlschraube A4: 16,09 Nm
    • Biegemoment MRk,s bei hnom,2 = 50 mm
      • Dübel mit Stahlschraube: 23,01 Nm
      • Dübel mit Edelstahlschraube A4: 26,62 Nm



    Hinweis
    Bitte beachten Sie bei der Planung und Verarbeitung der Produkte die europäische technische Zulassung ETA-10/0305. Nähere Angaben zu Kennwerten und Lasten entnehmen Sie bitte der Zulassung.

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer VPE
    SDF-KB-10Vx50-V 8581050450 100

    Technische Details

    Bestellbezeichnung
    SDF-KB-10Vx50-V
    VPE
    100
    SDF-KB-10Vx60-V 8581060450 100

    Technische Details

    Bestellbezeichnung
    SDF-KB-10Vx60-V
    VPE
    100
    SDF-KB-10Vx60-E 8581060650 100

    Technische Details

    Bestellbezeichnung
    SDF-KB-10Vx60-E
    VPE
    100
    SDF-KB-10Vx70-V 8581070450 100

    Technische Details

    Bestellbezeichnung
    SDF-KB-10Vx70-V
    VPE
    100
    SDF-KB-10Vx80-V 8581080450 100

    Technische Details

    Bestellbezeichnung
    SDF-KB-10Vx80-V
    VPE
    100
    SDF-KB-10Vx100-V 8581100450 100

    Technische Details

    Bestellbezeichnung
    SDF-KB-10Vx100-V
    VPE
    100
    SDF-KB-10Vx120-V 8581120450 100

    Technische Details

    Bestellbezeichnung
    SDF-KB-10Vx120-V
    VPE
    100
    SDF-KB-10Vx140-V 8581140450 100

    Technische Details

    Bestellbezeichnung
    SDF-KB-10Vx140-V
    VPE
    100
    SDF-KB-10Vx160-V 8581160450 100

    Technische Details

    Bestellbezeichnung
    SDF-KB-10Vx160-V
    VPE
    100
    SDF-KB-10Vx180-V 8581180450 100

    Technische Details

    Bestellbezeichnung
    SDF-KB-10Vx180-V
    VPE
    100
