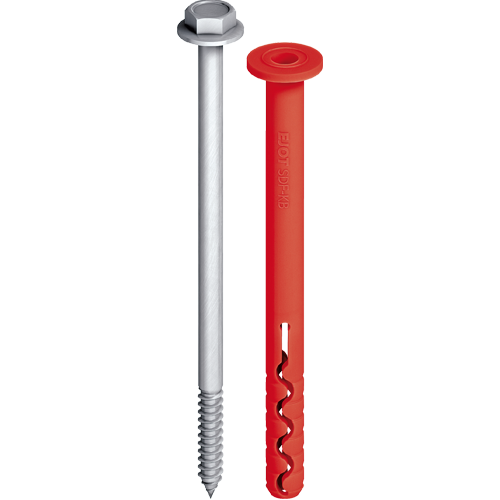

EJOT® Fassadendübel SDF-KB-8V

Produktdetails

  • Anwendungen

    • Zur Verankerung von Metallunterkonstruktionen in Vollsteinmauerwerk und Beton
    • Für die Mehrfachbefestigung von nichttragenden Systemen nach ETAG 020
  • Eigenschaften

    • Sechskantkopf mit angepresster Scheibe
    • Geringer Bohrlochdurchmesser
    • Thermische und galvanische Trennung
    • Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse

    Hinweis

    Bitte beachten Sie bei der Planung und Verarbeitung die ETA-
    15/0387. Bei Mauersteinen unbekannter Güte ist die Tragfähigkeit über Auszugsversuche am Bauwerk zu ermitteln.

  • Technische Daten

    Kennwerte

    • Durchmesser: 8,0 mm
    • Antrieb: Sechskant SW10
    • Bohrlochtiefe ≥ h1: 60 mm
    • Verankerungstiefe ≥ hnom: 50 mm

    Charakteristische Lasten*

    • Zugtragfähigkeit NRk,p in Beton < C16/20: 4,50 kN
    • Zugtragfähigkeit NRk,p in Beton ≥ C16/20: 6,50 kN
    • Mauerziegel Mz 28-1,8, NF: 2,50 kN
    • Kalksandvollstein KS, NF 20-2,0: 2,00 kN
    • Quertragfähigkeit VRk,s:
         Dübel mit Stahlschraube: 5,30 kN
    • Biegemoment MRk,s:
         Dübel mit Stahlschraube: 8,20 Nm

    *gültig für Temperaturbereich 30-50 °C/50-80 °C





    Hinweis
    Bitte beachten Sie bei der Planung und Verarbeitung die ETA-15/0387
