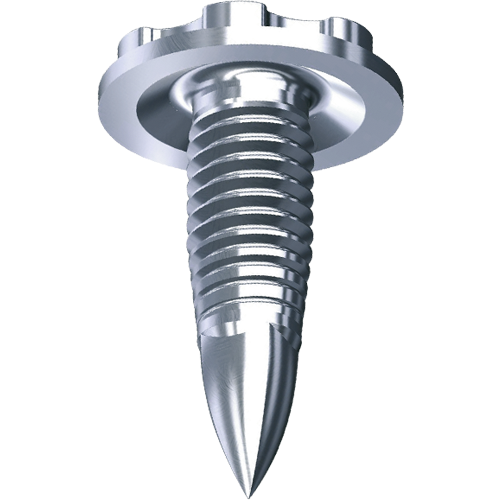

FDS®

Produktdetails

  • Überblick

    • Einseitige Zugänglichkeit
    • Lösbare und hochqualitative Verbindung ohne Bauteilvorbereitungen wie Vorbohren oder Stanzen
    • Entfall von Toleranzproblemen bei Durchgangs- und Einschraublöchern
    • Kein Materialverlust und keine Spanbildung
    • Anwendung in verschiedenen Blechoberflächen
    • Hohe Losdrehmomente und Vibrationsfestigkeit, keine zusätzlichen Sicherungselemente erforderlich
    • Demontage- und recyclingfreundlich
    • Wiederholverschraubungen auch mit metrischen Schrauben möglich

CAD & mehr - Ihr Online-Service

* Um Zugriff auf unsere CAD-Daten, Werkzeuge und andere Dienste zu bekommen, registrieren Sie sich bitte hier.

FDS® Application Check *

Unser Application Check ermöglicht Ihnen, eine allgemeine Aussage zur Machbarkeit Ihrer individuellen Fügeaufgabe zu treffen.



CAD & mehr - Ihr Online-Servicebereich

Im Moment haben Sie leider keine Berechtigung "CAD & mehr" zu nutzen.

Ohne Zustimmung der Verschwiegenheitserklärung können Ihnen diese Daten leider nicht bereitgestellt werden.
Ihre Anfrage wird manuell überprüft, dies kann 1 bis 3 Werktage dauern.

  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Zugriff auf die CAD-Daten gewähren

Im Moment haben Sie leider keine Berechtigung "CAD & mehr" zu nutzen.

CAD-Datenzugriff beantragen

CAD & Mehr

Unter "CAD & Mehr" stellen wir ihnen vertrauliche Informationen zu unseren Produkten DELTA PT®, ALtracs® Plus, SHEETtracs® (CAD-Daten,Produktdaten, Zeichnungen etc.), Berechnungsprogramme, Werknormen und Prospekte zur Verfügung. Diese Daten stehen nur für Kunden der EJOT Industriesparte zur Verfügung.


  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Vielen Dank!

Ihre Anfrage wird manuell überprüft, dies kann 1 bis 3 Werktage dauern.
Sie erhalten eine E-Mail sobald ihr Zugang für "CAD & mehr" freigeschaltet wurde.
Vielen Dank für ihre Geduld.



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Prüfen Sie Ihr E-Mail Konto

In der von uns gesendeten E-Mail befindet sich der Link zur Verifizierung Ihres Kontos, bitte klicken Sie diesen an.
Sollten Sie keine E-Mail innerhalb von wenigen Minuten erhalten, überprüfen Sie bitte Ihren Spam-Ordner.



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Bitte rufe unsere liebe Mareike an die wird dir schon helfen können - Konnte nicht erneuert werden

Upsiii. Hier ist was kaputt - Bitte kontaktieren Sie unseren Kundendienst



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Can not process your request for CAD

Please contact our customer care



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

„Höherfeste“ Verbindungen in Blech

Gerade in der Automobilindustrie, wo die verwendeten Bauteile besonders hohen Belastungen standhalten müssen, werden sehr hohe Anforderungen an die Fügetechnik gestellt. So wird im Karosseriebau zunehmend in Mischbauweise gefertigt, bei der unterschiedliche Werkstoffe eingesetzt werden, die langlebig und sicher verbunden werden müssen. Neben der einseitigen Zugänglichkeit ist dabei auch die Lösbarkeit der Verbindung wichtig, gerade im Hinblick auf die Recycling-Fähigkeit. Diese komplexen Einsatzbedingungen sind prädestiniert für den Einsatz der EJOT FDS® Schraube (FlowDrill Screw), mit der dünne Bleche aus Stahl und Aluminium hochqualitativ und ohne Vorloch verbunden werden. Arbeitsgänge wie Vorbohren oder Stanzen sind damit überflüssig. Durch den hohen Gewindetraganteil im geformten Durchzug entsteht eine höherfeste Verbindung ohne unerwünschte Spanbildung. Diese Verbindung kann sowohl hohe Auszugsfestigkeiten als auch hohe Schubbelastungen übertragen.

„Lochloses“ Fügen

Zur bisher üblichen Praxis des Vorlochens der zu verklemmenden Bauteile beim Fügen mit der FDS® Schraube hat EJOT eine Alternative entwickelt. Durch eine Optimierung des Schraubenlayouts kann beispielsweise beim Fügen einer Rohkarosse in Space-Frame-Struktur auf das Lochen der Klemmteile gänzlich verzichtet werden. Hierzu wurden die Fügeparameter den geänderten Bedingungen angepasst und die Geometrie der FDS® Schraube unterhalb des Schraubenkopfes optimiert, da ein geringer Anteil des Werkstoffs der Einschraubrichtung entgegenfließt. Diente in der Vergangenheit das Durchgangsloch zur Aufnahme dieses aufsteigenden Durchzuges, wird dieser nun durch den erhöhten Freiraum unterhalb des Schraubenkopfes aufgenommen.

Prozessstufen der „lochlosen“ FDS® Verschraubung:

1. Erwärmen

2. Durchdringen

3. Durchzug formen

4. Gewinde furchen

5. Durchschrauben

6. Anziehen

Auswahl der Schraubgeräte

Für das Fließlochformen ist eine hohe Schrauberdrehzahl und eine definierte Andrückkraft notwendig, Gewindeformen und Anziehen der Schraube erfordern ein hohes Drehmoment. Die dafür geeigneten Schraubgeräte sind von verschiedenen Herstellern in Zusammenarbeit mit EJOT entwickelt worden. Zur genauen Spezifikation des geeigneten Equipments steht Ihnen das Produktmanagement FDS® gerne beratend zur Seite. Zur Ermittlung der Auswahlkriterien können darüber hinaus Montageversuche im anwendungstechnischen Labor EJOT® APPLITEC durchgeführt werden.



Empfohlene Schrauberhersteller und Partner in alphabetischer Reihenfolge:
ATLAS COPCO
DEPRAG SCHULZ GMBH u. CO.
STÖGER AUTOMATION GmbH
WEBER Schraubautomaten GmbH

FDS® Application Check

Die EJOT FDS® ist eine fließlochformende Schraube für lösbare höherfeste Blechverbindungen, die ohne Bauteilvorbereitungen, wie Vorbohren oder Stanzen, auskommt. Das Online-Tool FDS® Application Check ermöglicht es dem Anwender, unter Angabe der zu fügenden Werkstoffe und Blechdicken, die relevanten Richtwerte für die Schraubaufgabe zu ermitteln. Dies sind u.a. die erforderliche Andrückkraft sowie eine Empfehlung des Anziehdrehmoments bei verschiedenen Schraubenoberflächen. Hinweise zur Machbarkeit der Verbindung runden das Tool ab.

Dieses finden Sie in unserem Servicebereich "CAD & mehr" unter "Berechnungsservice".
Klicken Sie hier, um zur Startseite des geschützten Bereiches zu gelangen.

FDS® WN 21 Kopfformen und Antriebe

WN2141 Linsenkopf mit angepresster Scheibe und Kreuzschlitz Z (bzw. H)
WN2142 Linsenkopf mit Kreuzschlitz Z (bzw. H)
WN2143 Senkkopf mit Kreuzschlitz Z (bzw. H)

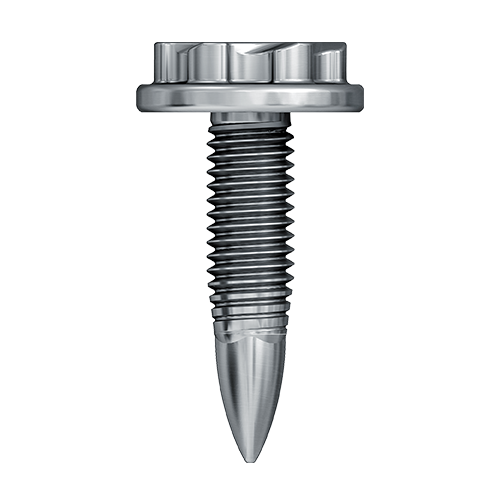

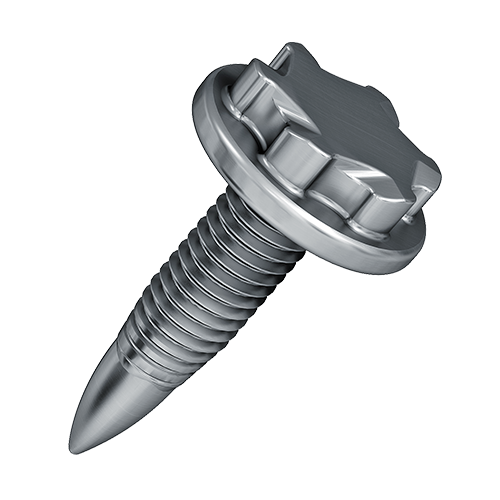

WN2147 Sechskantkopf mit angepresster Scheibe
WN2151 Linsenkopf mit angepresster Scheibe und TORX®
WN2152 Linsenkopf mit TORX®
WN2153 Linsensenkkopf mit TORX®

Detaillierte Angaben entnehmen Sie bitte der EJOT Werknorm.
Diese können Sie in unserem Geschützen Bereich "CAD & mehr" herunterladen.

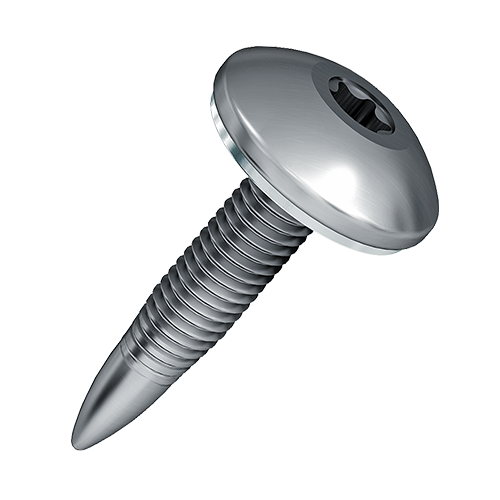

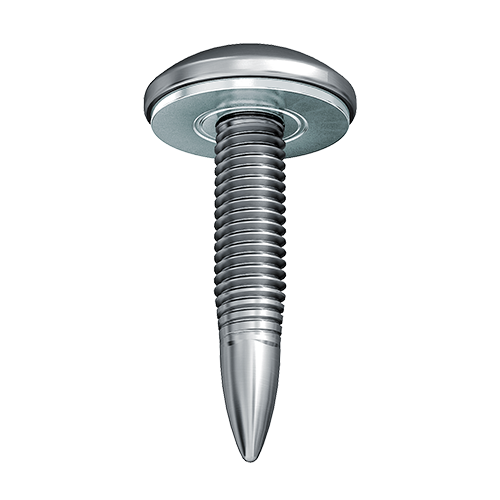

FDS® Fließlochformende Verschraubung mit zusätzlicher Dichtfunktion

Bei dieser speziellen Variante der FDS® Schraube sorgt die zusätzlich aufgeprägte Dichtscheibe aus Aluminium für eine kopfseitige Abdichtung. Aktuelle Anwendungen fi nden sich in der E-Mobilität im Bereich der Batteriekasten-Verschraubung, bei der die Dichtscheibe einen Wassereintritt von außen verhindert.
Die Dichtigkeitsfunktion (1 m Wassersäule / 24H) wird durch die Dichtfl äche der Aluminiumscheibe erzielt, weshalb eine Vorlochung des Klemmteils notwendig ist.
Der Durchmesser der Prägung auf der Unterseite der Scheibe ist kleiner dimensioniert als das Klemmteilloch und befi ndet sich daher außerhalb des Abdichtbereiches. Bedingt durch die automatische Zuführung muss die Dichtscheibe 1 mm kleiner ausgelegt sein als der Kopfdurchmesser. Sie wird vollautomatisch auf der Kopfunterseite unverlierbar aufgeprägt, bleibt jedoch drehbar.
