DELTAsert®

Produktdetails

  • Überblick

    • Konstruktionsemfehlung DELTAsert®
    • Konstruktionsemfehlung DELTAsert® P
    • DELTAsert® aus Aluminium für duro- und thermoplastische Werkstoffe (Größe M6)
    • DELTAsert® P aus Kunststoff für weiche thermoplastische Werkstoffe (Für DELTA PT® 45 & 50) weitere Abmessungen auf Anfrage
    • Einfache und zuverlässige Montage durch Direktverschraubung; kein aufwändiger Setzvorgang erforderlich
    • Geringes Gewicht durch Verwendung von Aluminium oder Kunststoff statt Messing
    • Hohe Auszugskraft durch große Flankenüberdeckung
    • Sehr hohes Lösemoment durch selbstfurchendes DELTA PT® Gewinde

CAD & mehr - Ihr Online-Service

* Um Zugriff auf unsere CAD-Daten, Werkzeuge und andere Dienste zu bekommen, registrieren Sie sich bitte hier.

EVO PT® Berechnungsformular *

Mit dem folgenden Formular können Sie wahlweise Berechnungen für die Schraubentypen EVO PT®, DELTA PT® und ALtracs® Plus in Auftrag geben.



CAD & mehr - Ihr Online-Servicebereich

Im Moment haben Sie leider keine Berechtigung "CAD & mehr" zu nutzen.

Ohne Zustimmung der Verschwiegenheitserklärung können Ihnen diese Daten leider nicht bereitgestellt werden.
Ihre Anfrage wird manuell überprüft, dies kann 1 bis 3 Werktage dauern.

  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Zugriff auf die CAD-Daten gewähren

Im Moment haben Sie leider keine Berechtigung "CAD & mehr" zu nutzen.

CAD-Datenzugriff beantragen

CAD & Mehr

Unter "CAD & Mehr" stellen wir ihnen vertrauliche Informationen zu unseren Produkten DELTA PT®, ALtracs® Plus, SHEETtracs® (CAD-Daten,Produktdaten, Zeichnungen etc.), Berechnungsprogramme, Werknormen und Prospekte zur Verfügung. Diese Daten stehen nur für Kunden der EJOT Industriesparte zur Verfügung.


  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Vielen Dank!

Ihre Anfrage wird manuell überprüft, dies kann 1 bis 3 Werktage dauern.
Sie erhalten eine E-Mail sobald ihr Zugang für "CAD & mehr" freigeschaltet wurde.
Vielen Dank für ihre Geduld.



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Prüfen Sie Ihr E-Mail Konto

In der von uns gesendeten E-Mail befindet sich der Link zur Verifizierung Ihres Kontos, bitte klicken Sie diesen an.
Sollten Sie keine E-Mail innerhalb von wenigen Minuten erhalten, überprüfen Sie bitte Ihren Spam-Ordner.



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Bitte rufe unsere liebe Mareike an die wird dir schon helfen können - Konnte nicht erneuert werden

Upsiii. Hier ist was kaputt - Bitte kontaktieren Sie unseren Kundendienst



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Can not process your request for CAD

Please contact our customer care



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

CAD & mehr - Ihr Online-Service

In diesem Bereich stellen wir Ihnen CAD-Daten in unterschiedlichen Formaten sowie PDFs der technischen Zeichnungen unserer Produkte DELTA PT®, SHEETtracs® und ALtracs® Plus zur Verfügung. Zusätzlich bietet Ihnen CAD & mehr die Möglichkeit, Ihre individuellen Verbindungen mit Hilfe von Prognoseprogrammen auszulegen oder deren Machbarkeit durch APPLICATION CHECKs zu prüfen. Darüber hinaus erhalten Sie hier aktuelle Produkt-Broschüren, technische Publikationen sowie die EJOT Werknormen zum Download.


CAD & Mehr

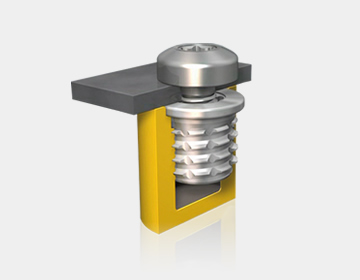

Alternative Insert-Lösung aus Aluminium

Die bei den meisten Konstruktionen heutzutage notwendigen Kosten- und Gewichtsreduzierungen erfordern oftmals verbindungstechnische Alternativen zu den bisher eingesetzten Verfahren. So existieren häufig noch Verbindungslösungen, bei denen mittels eines aufwändig in die Komponente eingebrachten Inserts und einer metrischen Schraube Bauteile miteinander verbunden werden. Eine Alternative zu diesem umständlichen Verfahren ist der neu entwickelte EJOT DELTAsert® aus Aluminium, der eine selbstfurchende Verbindung in hoch beanspruchte thermoplastische Bauteile ermöglicht, die bisher nur mit den eingelegten oder nachträglich eingeschallten Inserts möglich war.

Alternative Insert-Lösung aus Kunststoff

Für die Realisierung eines stabilen Befestigungspunktes ist die Materialfestigkeit bei Bauteilen aus weichen Thermoplasten oftmals nicht ausreichend.
Selbst Optimierungen wie ein größerer Schraubendurchmesser, eine Wandstärkenerhöhung oder eine Erhöhung der Einschraubtiefe sind nur bedingt geeignet, dieses Dilemma konstruktionstechnisch zu lösen. Für diese diffizilen Bedingungen hat EJOT die innovative Insert-Lösung DELTAsert® P aus Kunststoff entwickelt, die in Kombination mit der EJOT DELTA PT® Schraube eine prozesssichere Verschraubung ermöglicht.

Einfacher Montagevorgang

Der EJOT DELTAsert® wird mit einem herkömmlichen Schraubgerät mit Drehmomentabschaltung in das vorbereitete Kunststoffbauteil direkt eingeschraubt, zusätzliche Kontrollen sind nicht notwendig. Das Drehmoment kann über die Schraubanlage dokumentiert werden. Dieser Vorgang ist nach ca. zwei Sekunden abgeschlossen. Die anschließende Montage des Klemmteils auf dem DELTAsert® erfolgt bei der Variante aus Aluminium mit der EJOT ALtracs® Plus 60 Schraube, bei der Variante aus Kunststoff mit einer DELTA PT® Schraube, ebenfalls selbstfurchend. Optional kann die Version aus Aluminium mit metrischem Innengewinde M6 angeboten werden. Eine einfache und prozesssichere Montage ist in allen Fällen sichergestellt.
