TORX® / TORX PLUS®

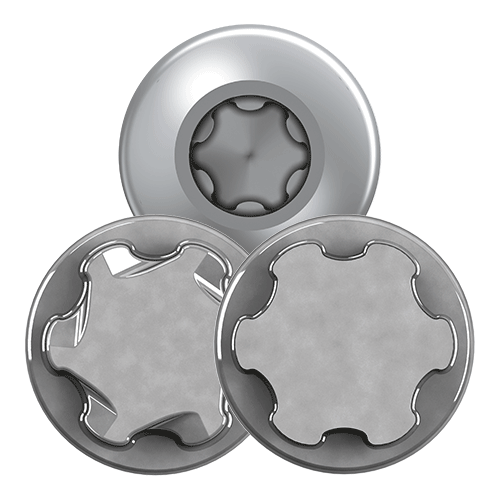

IND-Produktbilder-TORX-5-EJOT

Produktdetails

  • Überblick

    • Standardgrößen für Innenantriebe: T3 - T40, 3IP - 40IP
    • Geeignet für Schrauben mit Gewindeaußendurchmesser 1,0 bis 10,0 mm
    • Effiziente Übertragung von hohen Drehmomenten
    • Senkrecht verlaufende Antriebsflächen, dadurch kein Cam-Out-Effekt
    • Geringer Bitverschleiß, da geringe Flächenpressung
    • Verfügbar als Innenantrieb und Außenantrieb
    • Verfügbar als Sicherheitsantrieb (Tamper Resistant)

TORX®

Das TORX® Profil entspricht der ISO 10664 "Innensechsrund für Schrauben". Es ist in der Lage, hohe Drehmomente zu übertragen. Wegen der senkrecht verlaufenden Antriebsflächen ist keine erhöhte Andrückkraft beim Festziehen erforderlich und es treten keine Rückschubkräfte auf (Cam-Out, siehe auch Axialkraft). Dadurch können Akkuschrauber mit hohen Drehmomenten für ein rasches Befestigen ohne Schädigung des Innenprofils verwendet werden. Ein weiterer Vorteil des TORX® Profils besteht darin, dass Drehkräfte nicht punktuell an den Ecken angreifen, sondern mittig und flächig an den Flanken der einzelnen Zacken. Das macht das System deutlich verschleißärmer. Besonders geeignet ist das TORX® System für Montageroboter in der automatischen Fertigung. Die pneumatisch oder elektrisch angetriebenen Schrauber sollten über ein einstellbares Drehmoment verfügen, damit ein Überdrehen und damit Beschädigen des Gewindes verhindert werden kann. Es sind sowohl Innen TORX® als auch Außen TORX® Antriebe erhältlich. Die Bezeichnung T steht für das TORX® Innenprofil und die Bezeichnung E (External) steht für das Außen TORX® Profil. Die Größenbezeichnungen der TORX® Werkzeuge wurden willkürlich festgelegt.


TORX PLUS®

Der TORX PLUS® ist die Weiterentwicklung des bewährten TORX® Antriebssystems. Es sind sowohl Innen TORX PLUS® als auch Außen TORX PLUS® Antriebe erhältlich. IP (Internal Plus) bezeichnet das TORX PLUS® Innenprofil und EP (External Plus) steht für das Außen TORX PLUS® Profil. Die Größenbezeichnungen der TORX PLUS® Werkzeuge wurden willkürlich festgelegt. Das TORX PLUS® Antriebssystem ist auch mit der AUTOSERT® Funktion erhältlich. Der AUTOSERT® besteht aus zusammengesetzten Winkelführungs-Rampen. Diese ermöglichen, dass ein mit hohen Drehzahlen rotierender Bit in die Aussparung eingreifen kann. Der TORX PLUS® / AUTOSERT® ist in den EJOT Werknormen der Standardantrieb für die EJOT DELTA PT® und ALtracs® Plus Schrauben.


TORX®, TORX PLUS® und AUTOSERT® sind eingetragene Warenzeichen der Fa. Acument Intellectual Properties LLC.
