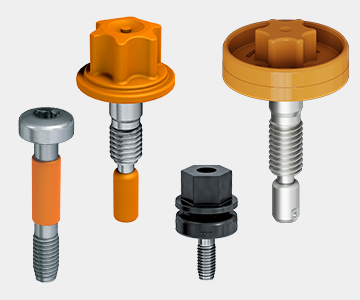

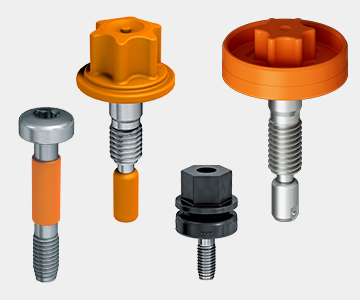

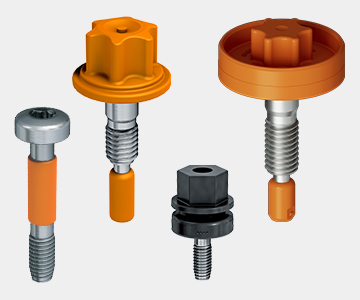

VOLTtec® Insulated Fasteners

Isolierte Verbindungselemente von EJOT für Batteriemodule, Stromschienen und Leistungselektronik:
Ein integraler Bestandteil von Elektrofahrzeugen und Batteriespeichersystemen (BESS) sind elektrische Hochspannungssysteme (HV-Systeme), die typischerweise im Bereich von 400 bis 800 Volt und zunehmend auch darüber hinaus betrieben werden. Während diese Systeme hohe Leistungsfähigkeit und schnelles Laden ermöglichen, stellen sie gleichzeitig extrem hohe Anforderungen an die elektrische Sicherheit.

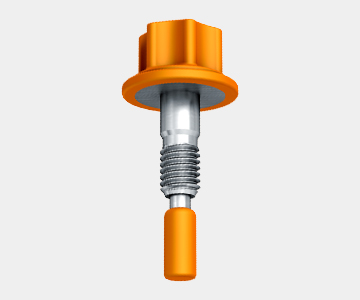

VOLTtec^® Schrauben vereinigen die bewährten Prozesstechnologien aus der Fertigung von zuverlässigen kaltgeformten Verbindungselementen mit vollautomatischen und 100% elektrisch geprüften Spritzgießprozessen. Dabei unterstützen wir unsere Kunden bei der optimalen Auslegung der Verbindung hinsichtlich Verschraubung, aber auch der Isolationsfunktion.

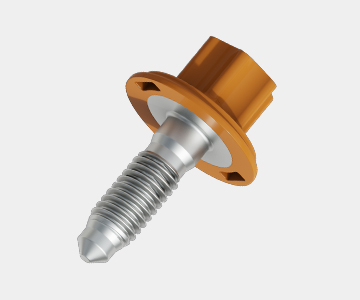

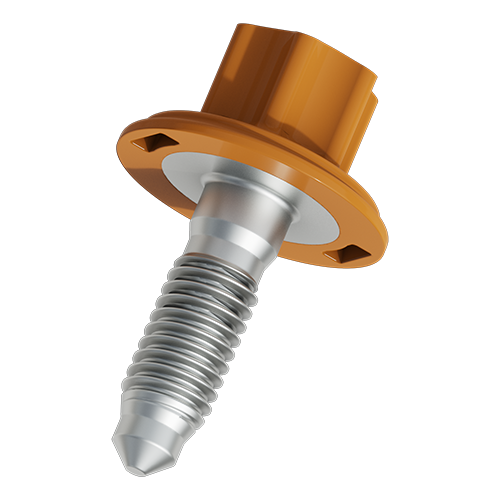

VOLTtec^® Standard Isolierte Schrauben - Befestigungselemente für Hochspannungsverbindungen in elektrifizierten Fahrzeugen und stationären Batteriespeichersystemen. Die HV-Verbinder gewährleisten einen sicheren Kontakt – selbst unter dem Einfluss von Vibrationen und Temperaturschwankungen.

Vorteile

• Ab Lager lieferbar / Short time to market
• Keine zusätzlichen Investitionen in Werkzeuge und Automatisierung
• 100 % Prüfung der elektrischen Isolierung in der Produktionslinie
• Setzungsfreie Verbindung dank Stahl-Kopfauflage

Technische Daten

• Gewinde M6 - 6h
• Antrieb TORX^® E12
• Übertragbares Drehmoment min. 12 Nm
• Kriechstromfestigkeit CTI 500V / 600 V
• Brennbarkeit HB / V0 according UL 94

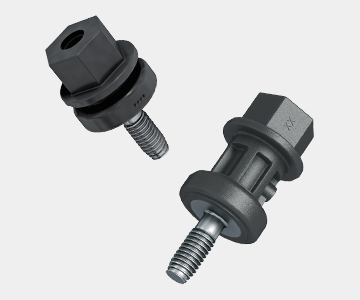

Der VOLTtec^® Distanzhalter für Leiterplatten ist in zwei verschiedenen Höhen verfügbar.
In elektrischen und elektronischen Bauteilen müssen Leiterplatten aus Platzgründen gestapelt werden. Der VOLTtec^® Distanzhalter gewährleistet eine einfache und unkomplizierte Montage sowie einen ausreichenden Abstand zwischen den Komponenten, um Funkenüberschläge oder Lichtbögen zu verhindern. Zu diesem Zweck werden Isoliermaterialien verwendet, die die erforderliche Durchschlagsfestigkeit aufweisen.

Vorteile

• Ab Lager lieferbar– Short time to market
• Keine zusätzlichen Investitionen in Werkzeuge und Automatisierung
• 100 % Prüfung der elektrischen Isolierung in der Produktionslinie
• Selbstfurchende Direktverschraubung in Aluminium und Kunststoff

Technische Daten

• Gewinde ALtracs^® Plus 30 / Antrieb SW7
• Abstand 10 mm und 15 mm
• Schraubdom für selbstfurchende Schraube EVO PT^® 30

Mehr als ein Produkt – Integrierte technische Unterstützung für isolierte Schrauben

Neben einem umfassenden Standardportfolio bietet EJOT:

• Maßgeschneiderte Schrauben und Kunststoffkomponenten
• Frühe Design- und Sicherheitsbewertungen
• Technische Unterstützung mittels CAD, FEM und Moldex
• Individueller Support im Schraublabor APPLITEC
• Integrierte Fertigung von Metall- und Kunststoffteilen unter einem Dach
• Skalierbare, qualitätsgesicherte Serienfertigung
