Spiralform® - Direktverschraubung in Stahl analog DIN 7500

Produktdetails

Überblick
- Geeignet für Verschraubungen nach DIN 7500
- Niedrige Gewindefurchmomente durch spezielle Gewindegeometrie mit Furchspitze
- Geformtes Gewinde entspricht metrischem ISO-Regelgewinde DIN 13
- Hohe Festigkeit und maximale Flankenüberdeckung durch kreisrunden Gewindequerschnitt

Downloads

Deutsch

Konstruktionsempfehlung Spiralform 1 MB

Englisch

Konstruktionsempfehlung Spiralform 2 MB

Hotline

Anwendungstechniker

hotline@ejot.com
+49 2751 529-123

CAD & mehr - Ihr Online-Service

In diesem Bereich stellen wir Ihnen CAD-Daten in unterschiedlichen Formaten sowie PDFs der technischen Zeichnungen unserer Produkte EVO PT®, DELTA PT®, SHEETtracs® und ALtracs® Plus zur Verfügung. Zusätzlich bietet Ihnen CAD & mehr die Möglichkeit, Ihre individuellen Verbindungen mit Hilfe von Prognoseprogrammen auszulegen oder deren Machbarkeit durch APPLICATION CHECKs zu prüfen. Darüber hinaus erhalten Sie hier aktuelle Produkt-Broschüren, technische Publikationen sowie die EJOT Werknormen zum Download.

CAD & Mehr

Gewindefurchende Schraube für Stahl

EJOT Spiralform^® Schrauben sind spezielle Verbindungselemente für sichere und problemlose Schraubverbindungen metallischer Werkstoffe, insbesondere Stahl und Edelstahl. Gewindeformen und Einschrauben werden bei dieser Schraube in einem Arbeitsgang erledigt. Dabei wird immer ein genau passendes, spielfreies Mutterngewinde mit hoher Festigkeit geformt. Dies bewirkt eine optimale Sicherheit gegen selbsttätiges Lösen unter dynamischer Beanspruchung.

Spezielle Gewindegeometrie - Schraube nach DIN 7500

EJOT Spiralform^® Schrauben haben im Abstand von 90° auf den Umfang vier noppenförmige Erhöhungen, die spiralförmig über das Gewinde laufen. Damit werden u.a. die VDE-Forderungen für den Einsatz von gewindefurchenden Schrauben erfüllt. Die Spiralform^® Plus Spitze bewirkt besonders niedrige Gewindefurchmomente. Durch den speziell geformten Gewindeanfang in Verbindung mit dem runden Gewindequerschnitt fasst die Schraube beim Ansetzen leicht an. Dieser kreisrunde Querschnitt ermöglicht eine volle Flankenüberdeckung, wodurch höhere Festigkeiten erzielbar sind. Dadurch werden eine hohe Prozesssicherheit und eine gleichbleibende Gewindequalität erreicht.

Spiralform^® ist ein eingetragenes Markenzeichen der Wilhelm Schumacher GmbH, Hilchenbach.

Spiralform^® WN 13 Kopfformen und Antriebe

WN1321 Linsenkopf mit angepresster Scheibe und TORX^®

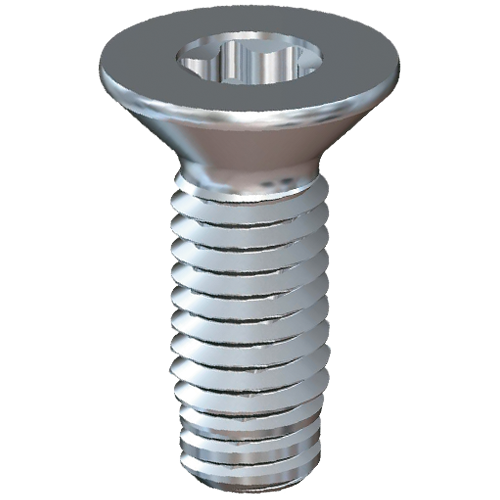

WN1323 Senkkopf mit TORX^®
WN1342 Linsenkopf mit Kreuzschlitz Z (bzw. H)
WN1343 Senkkopf mit Kreuzschlitz Z (bzw. H)
WN1346 Sechskantkopf
WN1347 Sechskantkopf mit angepresster Scheibe

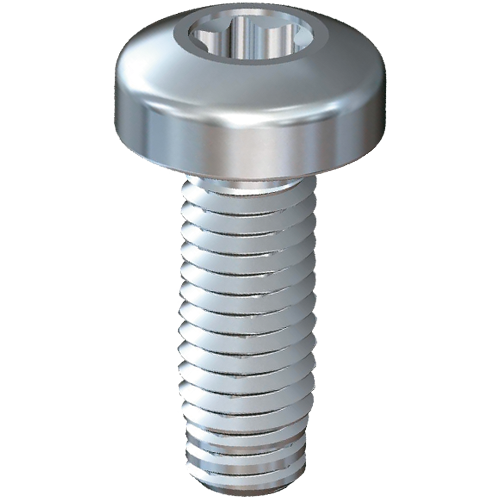

WN1352 Linsenkopf mit TORX^®
WN1353 Linsensenkkopf mit TORX^®

Detaillierte Angaben entnehmen Sie bitte der EJOT Werknorm.
Diese können Sie in unserem Geschützen Bereich "CAD & mehr" herunterladen.
