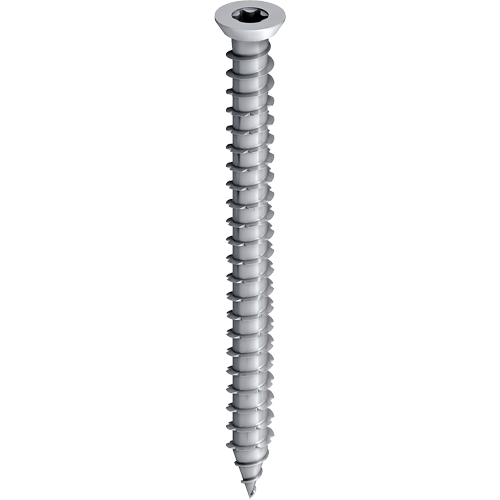

EJOT® Rahmenanker Typ RA-P

Produktdetails

Anwendungen
- Dübellose Direktbefestigung von Kunststofffenstern in Mauerwerk und Beton
- Effiziente Abstandmontage von Fenstern und Türen
- Einbau gemäß Richtlinien der RAL Gütegemeinschaft Fenster und Haustüren
Eigenschaften
- Einbruchhemmend (RC2), geprüft in stahlfreiem Kunststofffenster
- Geprüft als Befestigungsmittel entsprechend ETB-Richtlinie "Bauteile, die gegen Absturz sichern"
- Reduzierte Einformmomente und exakter Sitz durch perfekte Gewindegeometrie
- Hohe Montageleistung, sichere Verankerung
- Inklusive weißer Abdeckkappen RAL 9010
- Stahl einsatzvergütet
- Verzicht auf druckfeste Hinterfütterung seitlich möglich bei stahlarmierten Fenstern
Montageablauf
- Rahmenlöcher Ø 6,2 mm bohren, werkseitig oder vor Ort, Abstände nach RAL Gütebestimmungen
- Rahmen sorgfältig in Maueröffnung ausrichten
- Steinlöcher Ø 6 mm bohren, Bohrlochtiefe = Einschraubtiefe + 10 mm
- Eindrehen der EJOT Rahmenanker
- Nach Bedarf Kappe aufdrücken
Randabstände
Es ist ein besonderer Vorteil der EJOT Rahmenanker, dass sie so gut wie keine Spreizwirkung haben. Daher sind deutlich geringere Randabstände möglich als bei herkömmlichen Dübeln. Beachten Sie dazu die Angaben des Wandbaustoffherstellers. Ohne Vorgaben des Wandbaustoffherstellers empfehlen wir bei den EJOT Rahmenankern einen Mindestrandabstand von 50 mm nicht zu unterschreiten.
Technische Daten
- Kopfdurchmesser: 11 mm
- Antrieb: Innensechsrund TX30
Mindesteinschraubtiefe
- Beton: 30 mm
- Kalksandstein, Vollziegel: 40 mm
- Hochlochziegel, Leichtbeton, Bims, Porenbeton: 60 mm
- Weichholz: 60 mm
- Hartholz: 40 mm
Baustoffe: Vorbohr-Ø/Bohrverfahren
- Beton ≥ C12/15, Kalksandvollstein, Vollziegel: 6 mm, Hammerbohren
- Kalksandlochstein, Hohlblockstein, Holz: 6 mm Drehbohren
- Hochlochziegel ≥ Plan T12: 5 mm Drehbohren
- Porenbeton ≥ PP4: entfällt
Hinweis
Bitte beachten Sie beim Einbau einbruchhemmender oder absturzsichernder Bauelemente die besonderen Montagehinweise!

Downloads

Deutsch

Prüfbericht eph Dresden Leistungswerte.pdf 2 MB
Hinweis "Verzicht auf Trag- und Distanzklötze".pdf 552 KB
Produktdatenblatt.pdf 270 KB
Prüfbescheinigung mit Montageanweisung RC2.pdf 1 MB
Gutachten eph Dresden mit Montageanweisung.pdf 2 MB

Englisch

Product data sheet.pdf 305 KB

Filter

Ausgewählte Filter

Bestellbezeichnung	Artikelnummer	ø mm	Länge mm	Werkstoff		VPE
Rahmenanker RA-P 7,5x40	2231040601	7.5	40.0	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Länge 40.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-P 7,5x40 VPE 100
Rahmenanker RA-P 7,5x60	2231060601	7.5	60.0	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Länge 60.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-P 7,5x60 VPE 100
Rahmenanker RA-P 7,5x70	2231070601	7.5	70.0	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Länge 70.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-P 7,5x70 VPE 100
Rahmenanker RA-P 7,5x80	2231080601	7.5	80.0	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Länge 80.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-P 7,5x80 VPE 100
Rahmenanker RA-P-7,5x90	2231090601	7.5	90.0	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Länge 90.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-P-7,5x90 VPE 100
Rahmenanker RA-P 7,5x100	2231100601	7.5	100.0	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Länge 100.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-P 7,5x100 VPE 100
Rahmenanker RA-P 7,5x120	2231120601	7.5	120.0	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Länge 120.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-P 7,5x120 VPE 100
Rahmenanker RA-P 7,5x135	2231135601	7.5	135.0	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Länge 135.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-P 7,5x135 VPE 100
Rahmenanker RA-P 7,5x150	2231150601	7.5	150.0	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Länge 150.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-P 7,5x150 VPE 100
Rahmenanker RA-P 7,5x180	2231180601	7.5	180.0	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Länge 180.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-P 7,5x180 VPE 100
Rahmenanker RA-P 7,5x210	2231210601	7.5	210.0	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Länge 210.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-P 7,5x210 VPE 100
Rahmenanker RA-P 7,5x250	2231250601	7.5	250.0	verzinkt, blau passiviert	Innensechsrund T30	50
Technische Details ø 7.5 Länge 250.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-P 7,5x250 VPE 50
Rahmenanker RA-P 7,5x300	2231300601	7.5	300.0	verzinkt, blau passiviert	Innensechsrund T30	50
Technische Details ø 7.5 Länge 300.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-P 7,5x300 VPE 50
