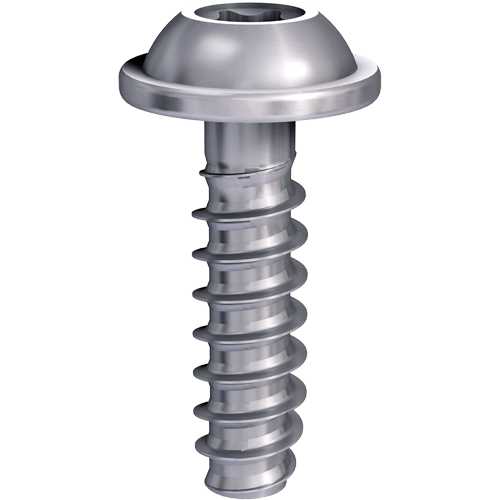

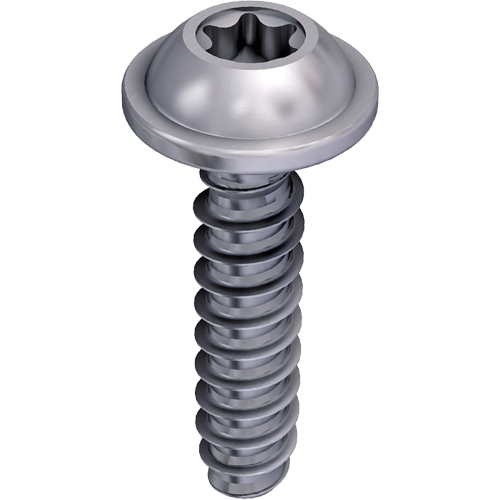

DELTA PT® Schraube

Produktdetails

  • Überblick

    • Standardlängen: ca. 2 bis 10 mal Nenndurchmesser (Weitere auf Anfrage)
    • Standarddurchmesser: von 1 bis 10 mm (Weitere auf Anfrage)
    • Hoch belastbare Direktverschraubung in Kunststoff
    • Einfaches Konstruieren mit Prognoseprogramm EJOT DELTA CALC®
    • Hohe Dauerschwingfestigkeit
    • Sicherheit durch hohe Zug-, Torsions- und Vibrationsfestigkeit
    • Großer Einschraub-Drehzahlbereich möglich
    • Prospekte und CAD-Daten finden Sie im geschützten Bereich "CAD & mehr"
    • Leichtbau: Verwendung kürzerer Schrauben und / oder kleinerer Durchmesser unter bestimmten Bedingungen möglich

Hotline

Anwendungstechniker

CAD & mehr - Ihr Online-Service

* Um Zugriff auf unsere CAD-Daten, Werkzeuge und andere Dienste zu bekommen, registrieren Sie sich bitte hier.

DELTA PT® CAD Daten *

Hier können Sie CAD Daten, PDF- und DXF-Zeichnungen direkt herunterladen.



DELTA CALC® Berechnungsformular *

EVO CALC® löst an dieser Stelle das Prognoseprogramm DELTA CALC® light ab, da es über einen erweiterten Leistungsumfang verfügt. Falls Ihr Projekt ausschließlich eine DELTA CALC® Berechnung erfordert, können Sie mit folgenden Formular wahlweise Berechnungen für die Schraubentypen EVO PT®, DELTA PT® und ALtracs® Plus in Auftrag geben.



CAD & mehr - Ihr Online-Servicebereich

Im Moment haben Sie leider keine Berechtigung "CAD & mehr" zu nutzen.

Ohne Zustimmung der Verschwiegenheitserklärung können Ihnen diese Daten leider nicht bereitgestellt werden.
Ihre Anfrage wird manuell überprüft, dies kann 1 bis 3 Werktage dauern.

  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Zugriff auf die CAD-Daten gewähren

Im Moment haben Sie leider keine Berechtigung "CAD & mehr" zu nutzen.

CAD-Datenzugriff beantragen

CAD & Mehr

Unter "CAD & Mehr" stellen wir ihnen vertrauliche Informationen zu unseren Produkten DELTA PT®, ALtracs® Plus, SHEETtracs® (CAD-Daten,Produktdaten, Zeichnungen etc.), Berechnungsprogramme, Werknormen und Prospekte zur Verfügung. Diese Daten stehen nur für Kunden der EJOT Industriesparte zur Verfügung.


  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Vielen Dank!

Ihre Anfrage wird manuell überprüft, dies kann 1 bis 3 Werktage dauern.
Sie erhalten eine E-Mail sobald ihr Zugang für "CAD & mehr" freigeschaltet wurde.
Vielen Dank für ihre Geduld.



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Prüfen Sie Ihr E-Mail Konto

In der von uns gesendeten E-Mail befindet sich der Link zur Verifizierung Ihres Kontos, bitte klicken Sie diesen an.
Sollten Sie keine E-Mail innerhalb von wenigen Minuten erhalten, überprüfen Sie bitte Ihren Spam-Ordner.



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Bitte rufe unsere liebe Mareike an die wird dir schon helfen können - Konnte nicht erneuert werden

Upsiii. Hier ist was kaputt - Bitte kontaktieren Sie unseren Kundendienst



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Can not process your request for CAD

Please contact our customer care



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

„Allrounder“ in Kunststoffen

Die EJOT DELTA PT® Schraube ist ein spezielles Verbindungselement für die sichere und problemlose Direktverschraubung in thermoplastische Werkstoffe. Als konsequente Weiterentwicklung der EJOT PT® ist sie das Resultat langjähriger Entwicklung und Praxis in der Direktverschraubung auch von hoch beanspruchten thermoplastischen Konstruktionswerkstoffen. Der denkbare Einsatzbereich erstreckt sich über sämtliche industrielle Anwendungen. Insbesondere in der Automobilindustrie, wo die verwendeten Bauteile besonders hohen Belastungen standhalten müssen, hat sich die DELTA PT® Schraube als zuverlässiges und besonders langlebiges Verbindungselement durchgesetzt.

Individuelle Konstruktionsunterstützung

Das EJOT DELTA CALC®, ein auf den mechanischen Parametern vieler tausend Anwendungs- und Testverschraubungen basierendes Prognoseprogramm, ist eine wertvolle Unterstützung für die Vor-Auslegung von Direktverschraubungen in thermoplastische Werkstoffe. In diesem Tool sind die Verschraubungsparameter der DELTA PT® Schraube in Abhängigkeit von Werkstoffen und Vorlochdimensionierungen hinterlegt. So kann bei der Neuauslegung eines Bauteils bereits in der Konstruktionsphase wertvolle Zeit gespart werden.

Innovative Gewindegeometrie

Die spezielle Gewindegeometrie der EJOT DELTA PT® ist das Ergebnis einer konsequenten Analyse der Materialverdrängung beim Gewindefurchen. Der Flankenwinkel dieser Schraube ermöglicht eine Reduzierung der Radialdehnung gegenüber herkömmlichen Gewindeflanken mit 60° Flankenwinkel. Der 20° bzw. 30° Winkel erzeugt dabei nur eine geringe radiale Dehnung, so dass eine sehr dünnwandige Konstruktion realisiert werden kann. Die Gewindeflanke ermöglicht damit auch bei verstärkten Thermoplasten einen optimalen Abfluss des verformten Kunststoffmaterials. Die ideale Steigung der DELTA PT® Schraube wurde durch das ausgewogene Verhältnis von möglichst großer Vorspannkraft bei kleiner Flächenpressung im Kunststoff ermittelt. Durch diese Steigung wird eine sehr hohe Gewindeüberdeckung auch bei kleinen Einschraubtiefen erreicht.

DELTA PT® WN 54 Kopfformen und Antriebe

WN5411 Linsenkopf mit angepresster Scheibe und Kreuzschlitz Z (bzw. H)
WN5412 Linsenkopf mit Kreuzschlitz Z (bzw. H)
WN5447 Sechskant mit angepresster Scheibe
WN5451 Linsenkopf mit angepresster Scheibe und TORX PLUS®/AUTOSERT
WN5452 Linsenkopf mit TORX PLUS®/AUTOSERT
WN5453 Linsensenkkopf mit TORX PLUS®/AUTOSERT
WN5454 Senkkopf mit TORX PLUS®/AUTOSERT



Detaillierte Angaben entnehmen Sie bitte der EJOT Werknorm.
Diese können Sie in unserem Geschützen Bereich "CAD & mehr" herunterladen.
