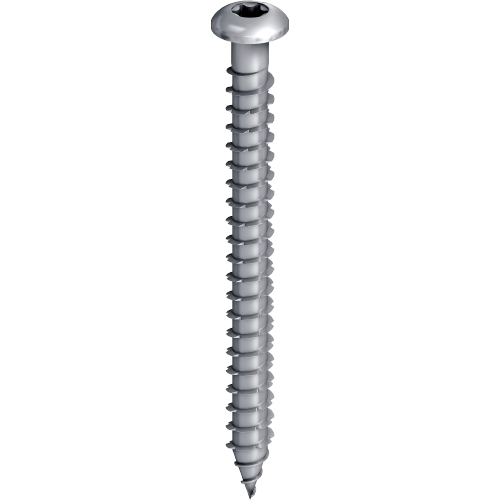

EJOT® Rahmenanker Typ RA-Z

Produktdetails

Anwendungen
- Dübellose Direktbefestigung von Kunststoff- und Holzfenstern in Mauerwerk und Beton
- Besonders geeignet für PVC Blendrahmen ohne Stahlarmierung
- Effiziente Abstandmontage von Fenstern und Türen
- Einbau gemäß Richtlinien der RAL Gütegemeinschaft Fenster und Haustüren
Eigenschaften
- Formschöner breit aufliegender Kopf (Ø12 mm)
- Einbruchhemmend (RC2), geprüft im stahl freien Kunststofffenster
- Geprüft als Befestigungsmittel entsprechend ETB-Richtlinie "Bauteile, die gegen Absturz sichern"
- Reduzierte Einformmomente und exakter Sitz durch perfekte Gewindegeometrie
- Hohe Montageleistung, sichere Verankerung
- Stahl einsatzvergütet
- Verzicht auf druckfeste Hinterfütterung seitlich möglich bei stahlarmierten Fenstern
Montageablauf
- Rahmenlöcher Ø 6,2 mm bohren, werkseitig oder vor Ort, Abstände nach RAL Gütebestimmungen
- Rahmen sorgfältig in Maueröffnung ausrichten
- Steinlöcher Ø 6 mm bohren, Bohrlochtiefe = Einschraubtiefe + 10 mm
- Eindrehen der EJOT Rahmenanker
- Nach Bedarf Kappe aufdrücken
Randabstände

Es ist ein besonderer Vorteil der EJOT Rahmenanker, dass sie
so gut wie keine Spreizwirkung haben. Daher sind deutlich geringere Randabstände möglich als bei herkömmlichen Dübeln. Beachten Sie dazu die Angaben des Wandbaustoffherstellers. Ohne Vorgabe des Wandbaustoffherstellers, empfehlen wir bei den EJOT Rahmenankern einen Mindestrandabstand von
50 mm nicht zu unterschreiten.
Technische Daten
- Kopfdurchmesser: 12 mm
- Antrieb: Innensechsrund TX30
Mindesteinschraubtiefe
- Beton: 30 mm
- Kalksandstein, Vollziegel: 40 mm
- Hochlochziegel, Leichtbeton, Bims, Porenbeton: 60 mm
- Weichholz: 60 mm
- Hartholz: 40 mm
Baustoffe - Vorbohr-Ø/ Bohrverfahren
- Beton ≥ C12/15, Kalksandvollstein, Vollziegel: 6 mm, Hammerbohren
- Kalksandlochstein, Hohlblockstein, Holz: 6 mm Drehbohren
- Hochlochziegel ≥ Plan T12: 5 mm Drehbohren
- Porenbeton ≥ PP4: entfällt
Hinweis
Bitte beachten Sie beim Einbau einbruchhemmender oder absturzsichernder Bauelemente die besonderen Montagehinweise!

Downloads

Deutsch

Prüfbericht eph Dresden Leistungswerte.pdf 2 MB
Montageanweisung mit ETB Prüfbericht.pdf 1 MB
Hinweis "Verzicht auf Trag- und Distanzklötze".pdf 552 KB
Produktdatenblatt.pdf 289 KB

Englisch

Product data sheet.pdf 421 KB

Filter

Ausgewählte Filter

Bestellbezeichnung	Artikelnummer	ø mm	Werkstoff	Antrieb	VPE
Rahmenanker RA-Z-7,5x40	2271040601	7.5	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-Z-7,5x40 VPE 100
Rahmenanker RA-Z-7,5x60	2271060601	7.5	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-Z-7,5x60 VPE 100
Rahmenanker RA-Z-7,5x80	2271080601	7.5	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-Z-7,5x80 VPE 100
Rahmenanker RA-Z-7,5x100	2271100601	7.5	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-Z-7,5x100 VPE 100
Rahmenanker RA-Z 7,5x120	2271120601	7.5	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-Z 7,5x120 VPE 100
Rahmenanker RA-Z 7,5x150	2271150601	7.5	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-Z 7,5x150 VPE 100
Rahmenanker RA-Z 7,5x180	2271180601	7.5	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-Z 7,5x180 VPE 100
Rahmenanker RA-Z 7,5x210	2271210601	7.5	verzinkt, blau passiviert	Innensechsrund T30	100
Technische Details ø 7.5 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-Z 7,5x210 VPE 100
Rahmenanker RA-Z 7,5x250	2271250601	7.5	verzinkt, blau passiviert	Innensechsrund T30	50
Technische Details ø 7.5 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-Z 7,5x250 VPE 50
Rahmenanker RA-Z 7,5x300	2271300601	7.5	verzinkt, blau passiviert	Innensechsrund T30	50
Technische Details ø 7.5 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-Z 7,5x300 VPE 50
Rahmenanker RA-Z-7,5x350	2271350601	7.5	verzinkt, blau passiviert	Innensechsrund T30	50
Technische Details ø 7.5 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-Z-7,5x350 VPE 50
Rahmenanker RA-Z-7,5x400	2271400601	7.5	verzinkt, blau passiviert	Innensechsrund T30	50
Technische Details ø 7.5 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker RA-Z-7,5x400 VPE 50
