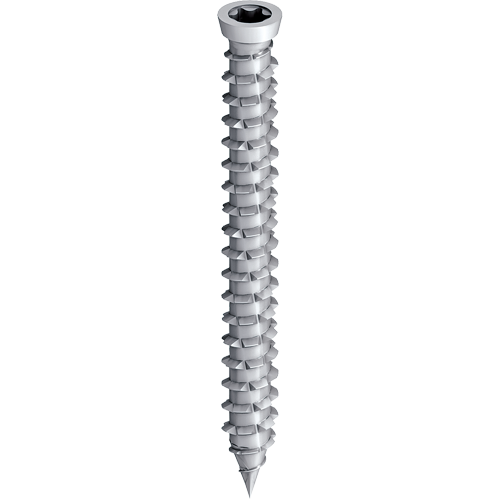

EJOT® Rahmenanker Typ RA-U

Anwendungen

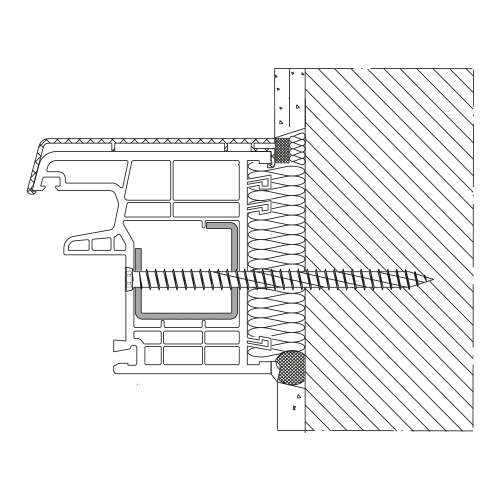

• Dübellose Direktbefestigung von Kunststoff- und Holzfenstern in Mauerwerk und Beton
• Effiziente Abstandmontage von Fenstern und Türen
• Einbau gemäß Richtlinien der RAL Gütegemeinschaft Fenster und Haustüren

Eigenschaften

• Einbruchhemmend (RC2), geprüft im stahlfreiem Kunststofffenster
• Reduzierte Einformmomente und exakter Sitz durch perfekte Gewindegeometrie
• Hohe Montageleistung, sichere Verankerung
• Inklusive weißer Abdeckkappen RAL 9010
• Universell einsetzbar in allen Fensterwerkstoffen
• Stahl einsatzvergütet
• Verzicht auf druckfeste Hinterfütterung seitlich möglich bei stahlarmierten Fenstern

Montageablauf

• Rahmenlöcher Ø 6,2 mm bohren, werkseitig oder vor Ort, Abstände nach RAL Gütebestimmungen
• Rahmen sorgfältig in Maueröffnung ausrichten
• Steinlöcher Ø 6 mm bohren, Bohrlochtiefe = Einschraubtiefe + 10 mm
• Eindrehen der EJOT Rahmenanker
• Nach Bedarf Kappe aufdrücken

Randabstände

Es ist ein besonderer Vorteil der EJOT Rahmenanker, dass sie so gut wie keine Spreizwirkung haben. Daher sind deutlich geringere Randabstände möglich als bei herkömmlichen Dübeln. Beachten Sie dazu die Angaben des Wandbaustoffherstellers. Ohne Vorgabe des Wandbaustoffherstellers empfehlen wir bei den EJOT Rahmenankern einen Mindestrandabstand von 50 mm nicht zu unterschreiten.

Technische Daten

• Kopfdurchmesser: 8,5 mm
• Antrieb: Innensechsrund TX30

Mindesteinschraubtiefe

• Beton: 30 mm
• Kalksandstein, Vollziegel: 40 mm
• Hochlochziegel, Leichtbeton, Bims, Porenbeton: 60 mm
• Weichholz: 60 mm
• Hartholz: 40 mm

Baustoffe: Vorbohr-Ø/Bohrverfahren

• Stahl, t = 2 mm: 6,2 mm Drehbohren
• Stahl, t = 4 mm: 6,5 mm Drehbohren
• Beton ≥ C12/15, Kalksandvollstein, Vollziegel: 6 mm Hammerbohren
• Kalksandlochstein, Hohlblockstein, Hartholz: 6 mm Drehbohren
• Hochlochziegel ≥ Plan T12: 5 mm Drehbohren
• Porenbeton ≥ PP4: entfällt

Hinweis
Bitte beachten Sie beim Einbau einbruchhemmender oder absturzsichernder Bauelemente die besonderen Montagehinweise!
